上一期推文我們講述了石墨烯材料、霍爾效應傳感器以及二者結合具備的獨特優勢，本期我們將石墨烯霍爾傳感器的典型應用整理出來分享給大家~
Paragraf公司的石墨烯霍爾傳感器能夠準確可靠地測量電池內的電流密度分布，使我們能夠重啟該領域的研究，而之前這被認為是無法實現的?！狝nup Barai博士（華威大學）
”
動力電池研發
電池測試與監控研究?jì)热?/strong> ? 研究不同電池內的化學衍生物及形成因素 ??電池老化過程和失效模式分析，識別/定位熱點形成的早期跡象 ??電池能量密度優化，識別電池的“活躍”和“不活躍”區域，優化設計 ??陽極/陰極極耳處的電流測量，獲得總內阻并監測電流波動 ??電池包或模組內單個電池的母線饋電進行電流測量，觀察電池之間的電流分布，優化電池包 ??模組布局，查看單個電池性能對整個電池包/模組的影響

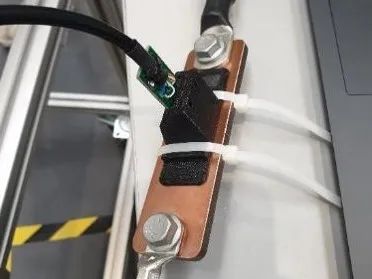

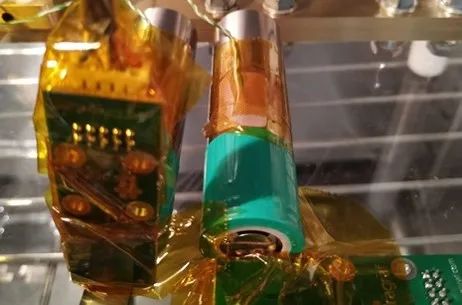

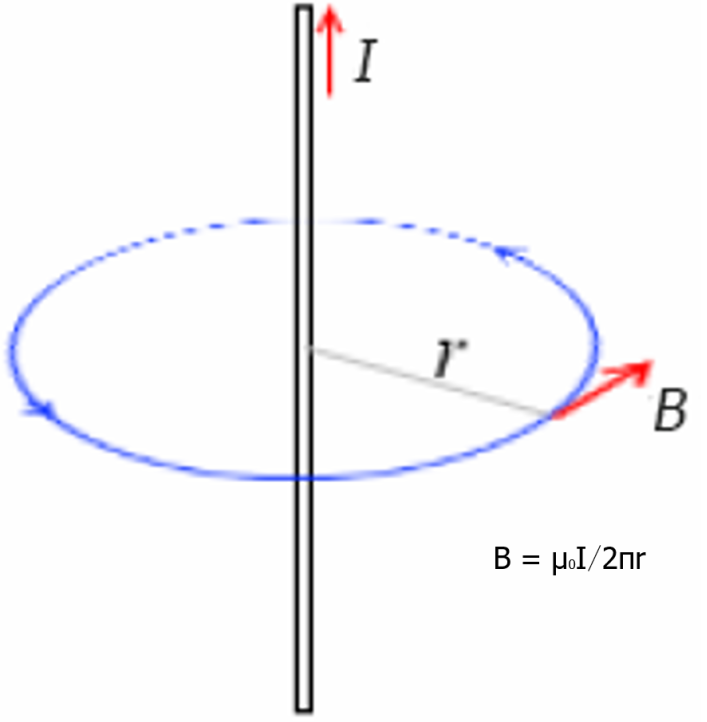

電池測試與監控GHS優勢 ??非接觸/隔離/非破壞電流傳感 ??測試無需斷電，對電池充放電循環無影響 ??傳感器可放置于任何載流件上，在BMS中集成更簡單 ??補充現有的測試方案，無需重新搭建電路或實驗裝置 ??無串擾，降低了屏蔽要求，可高密度集成獲得高空間分辨率 ??測量范圍寬（mA至10kA） ??傳感器不會(huì )過飽和，有更好的準確度 ??能測量>30T的磁場，且輸出無滯后 ??能捕捉大電流峰值，且不會(huì )損壞傳感器或影響校準 ??更快的發現問題，更換傳感器無需停機 ▲? (左)GHS探頭插入母線饋電電池組的支架上??(中)GHS探頭貼于軟包電池上測量電流密度分布圖??(右)GHS探頭貼于圓柱形電池上 ? 捕捉電流方向及電流大小 ??當電流流向反向時，輸出信號反向 ??測量和區分充電與放電 ??繪制通過電池的電流路徑 ??替代傳統的溫度測量方案 ??捕捉瞬時增加的電流密度，高分辨率數據測量 ??響應無延遲，比測量溫度反演電流密度/電阻率的方案更快

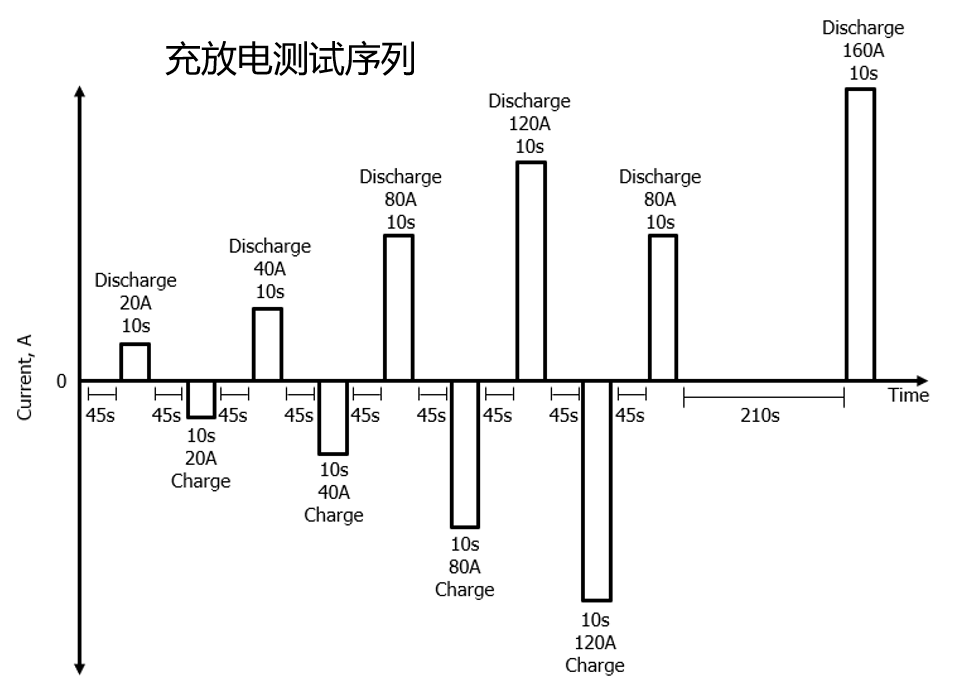

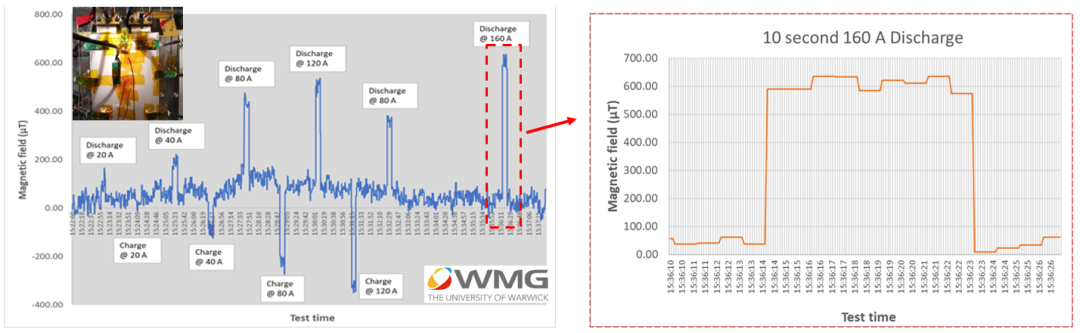

下圖10秒的脈沖中，傳感器共獲得了90個數據點(實例中采樣速率受限于采集卡，而不是石墨烯傳感器) ▲? 軟包電池上進行脈沖充放電峰值的測量

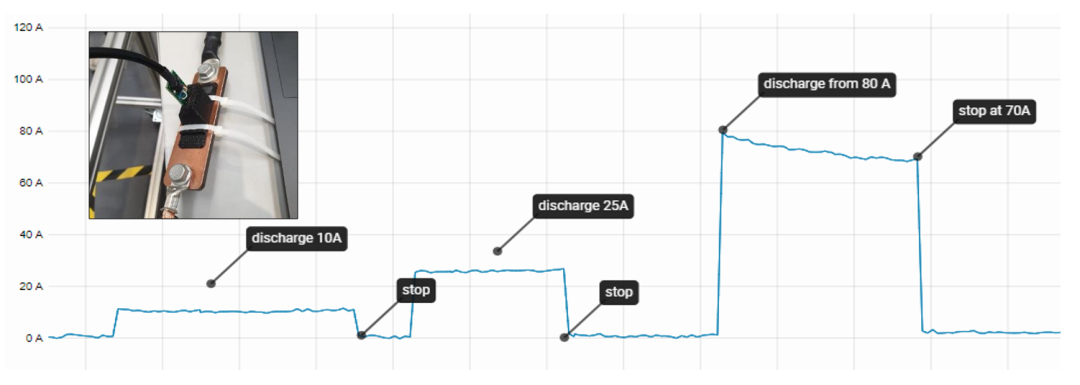

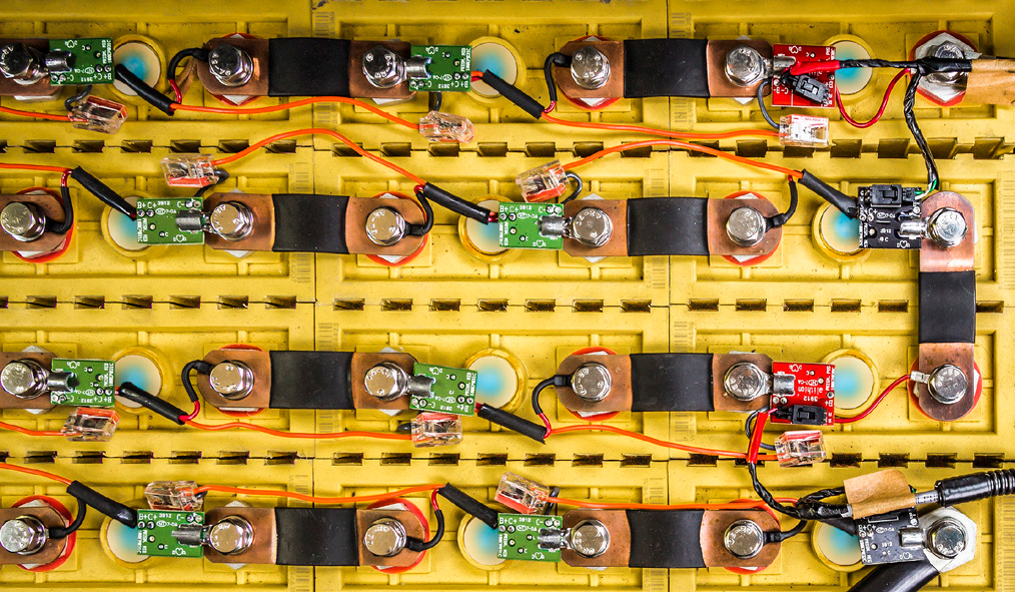

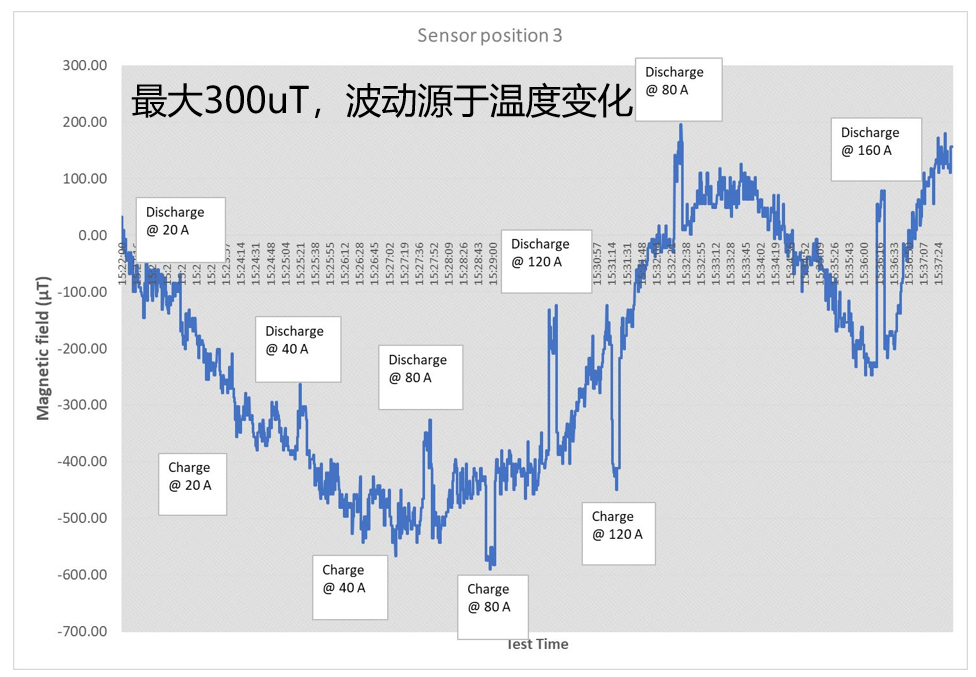

參考案例 01 電池組放電測試數據采集 ▲ 數據來源于Paragraf公司與英國Danecca公司(專業的電池工程公司)合作研究項目

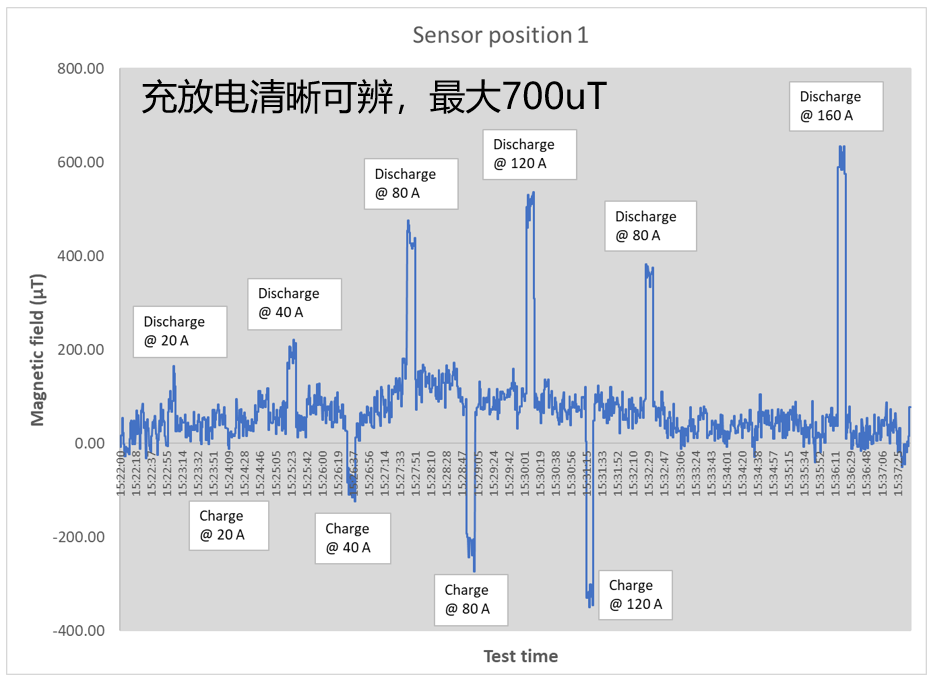

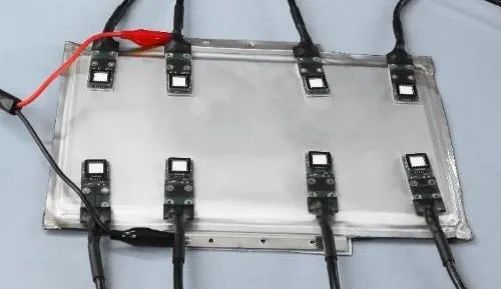

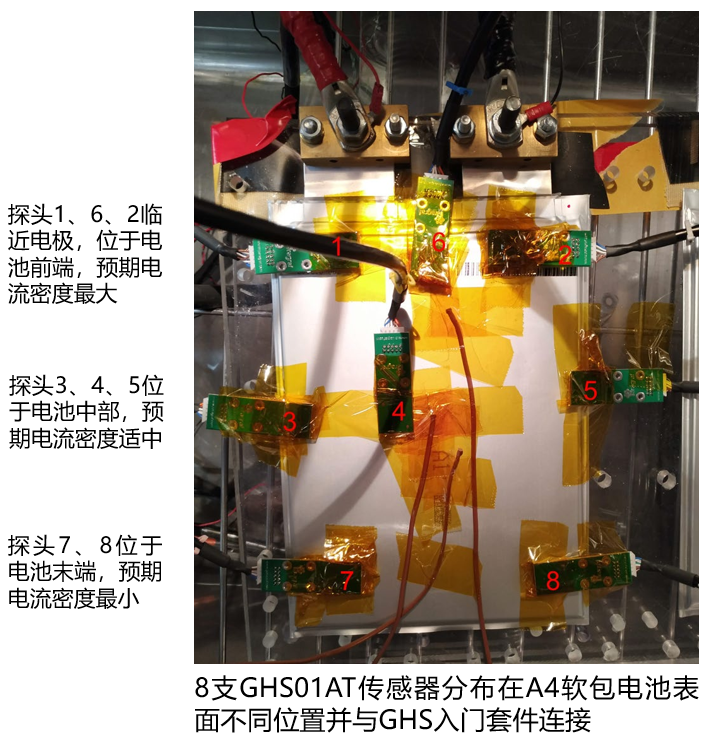

02 軟包電池多點位電流密度測量 滑動查看更多 ▲ 數據來源于Paragraf公司與英國華威大學制造工程系合作研究項目

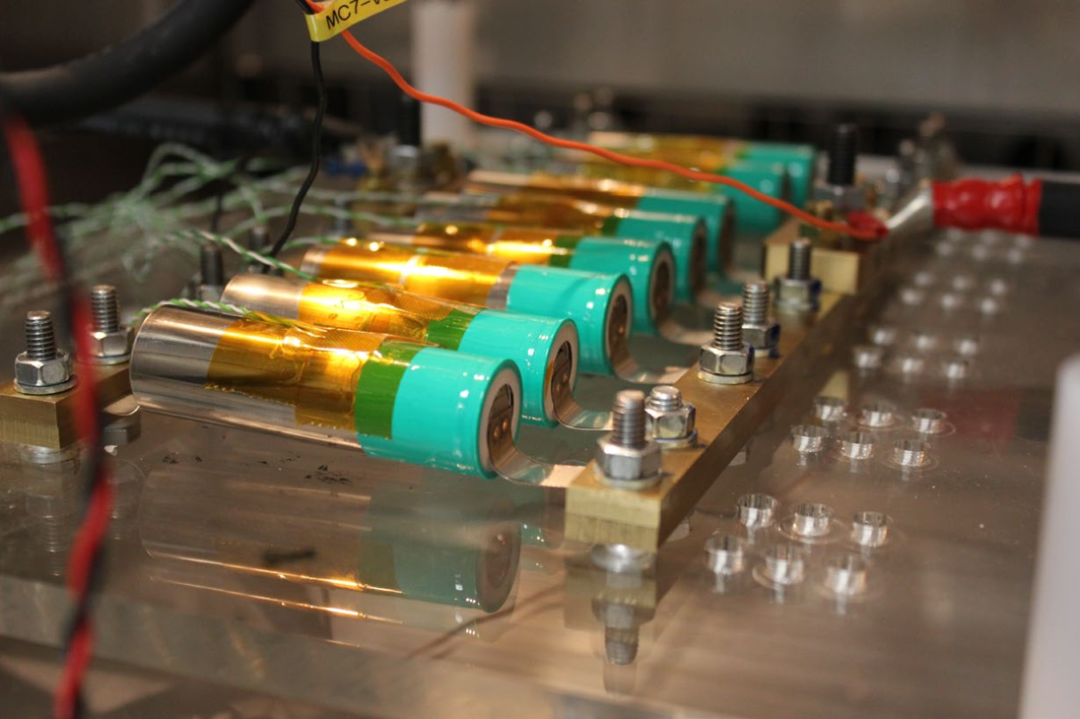

03 柱狀電池充放電測量 ▲ 8支并排的18650電池組用于測試

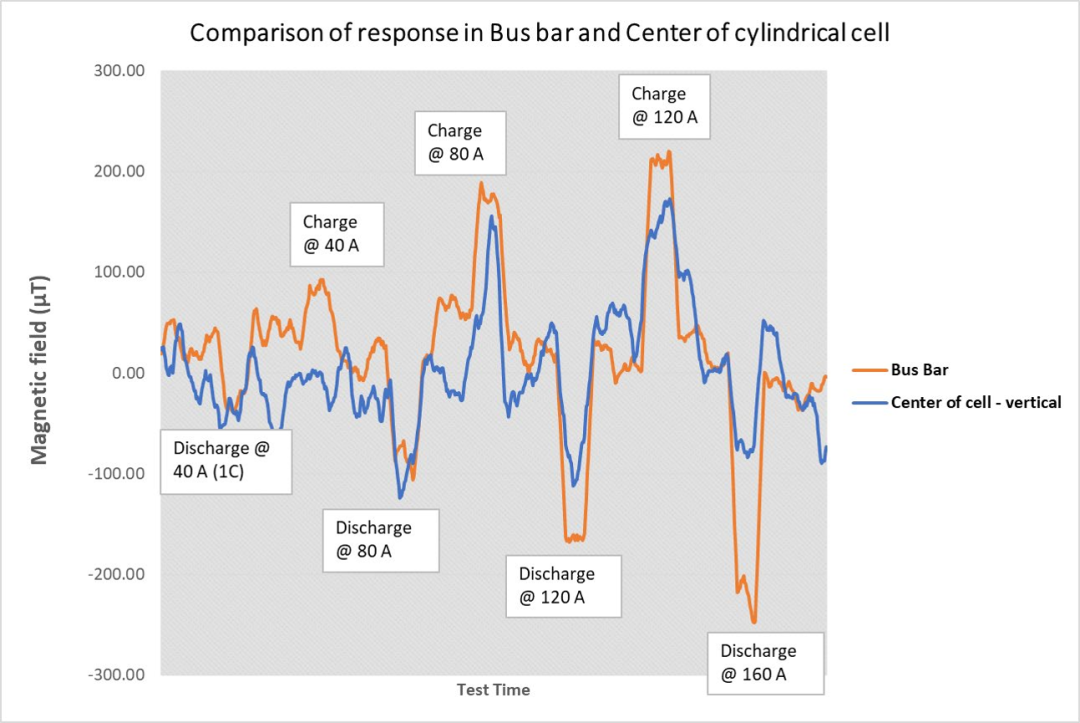

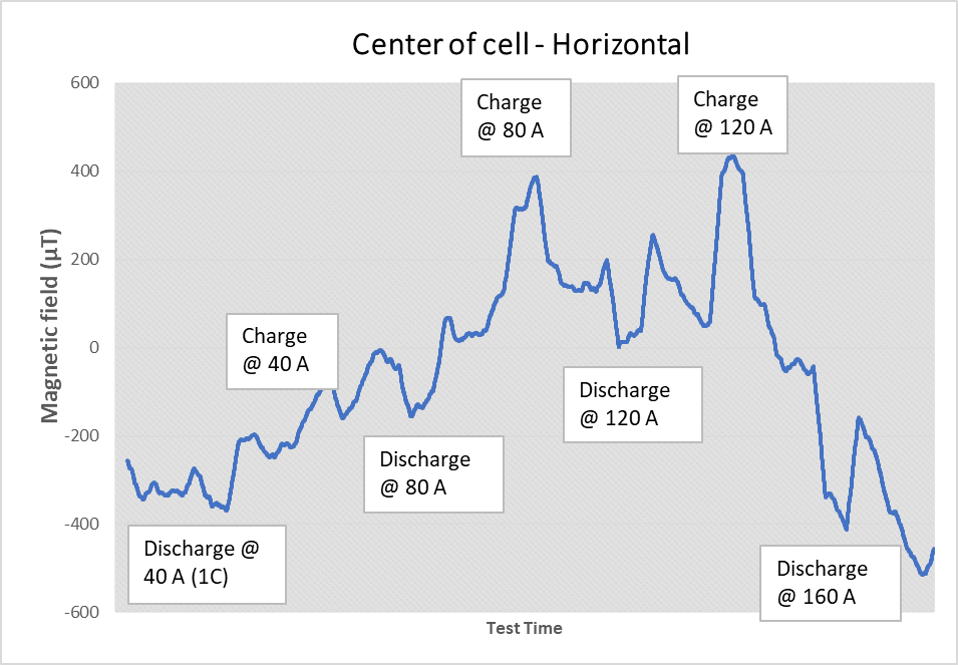

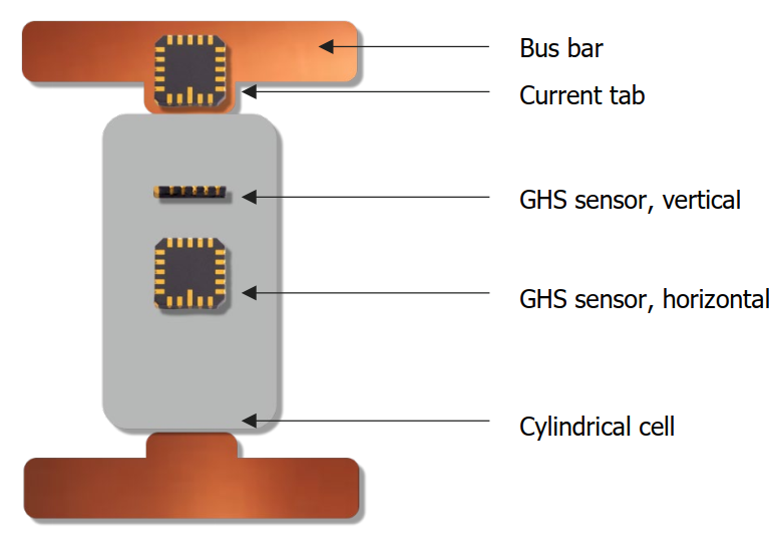

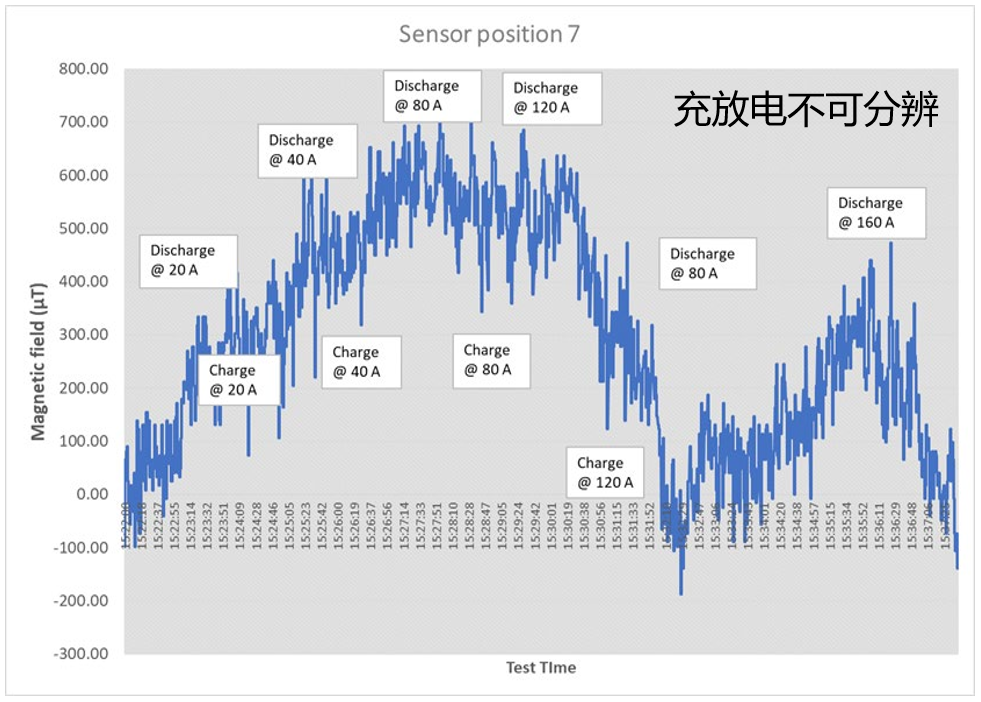

▲ GHS傳感器安裝位置及測試曲線圖

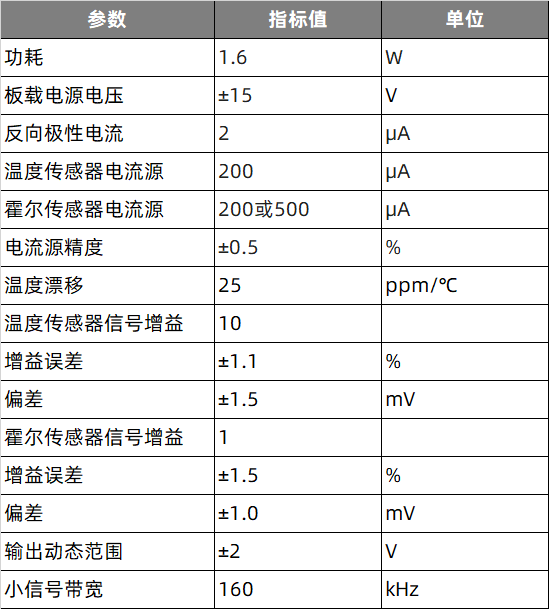

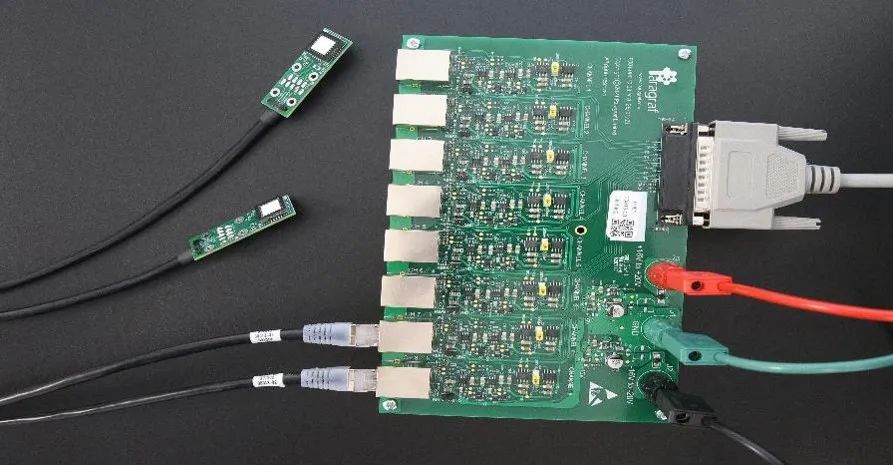

GHS入門套件介紹

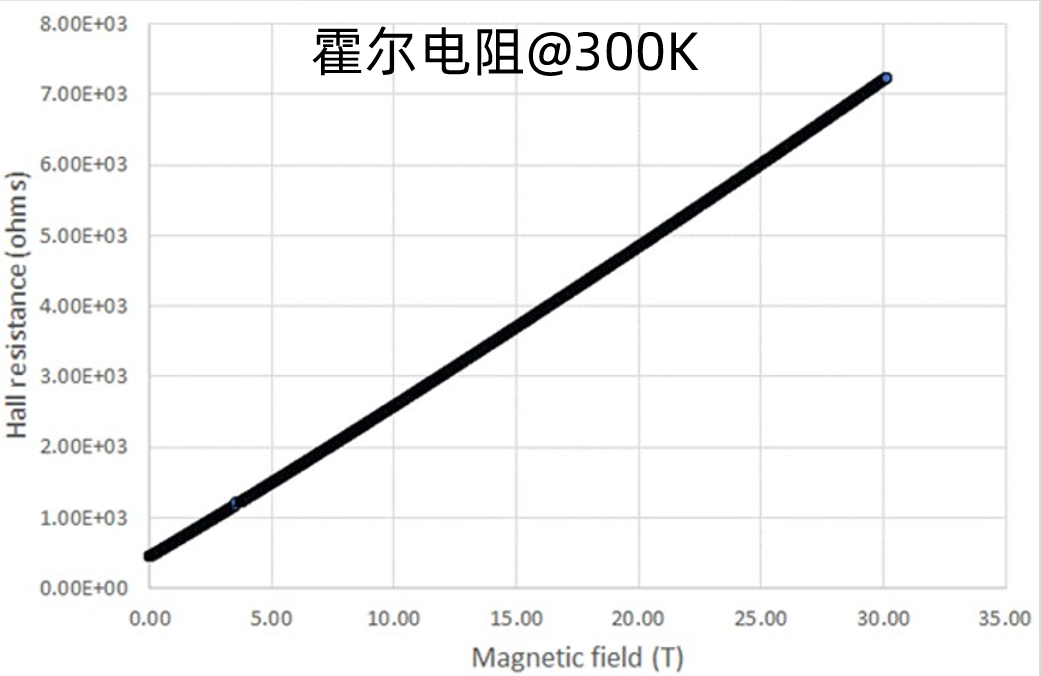

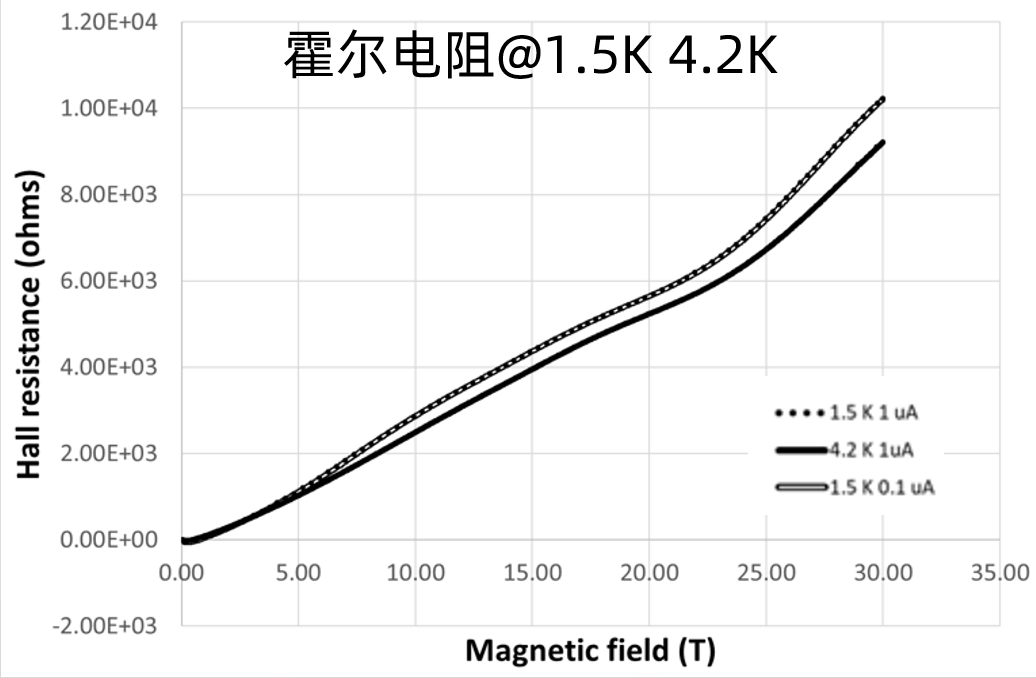

其他典型應用 位置，旋轉和扭矩傳感 免疫平面內的雜散場干擾，簡化磁性復雜環境中的傳感 測量用于等離子體約束的高場強超導磁體的磁場(<30T)和磁場梯度 核磁共振成像 高分辨率的磁場測量，反饋到磁體控制電路，用于同軸波束調諧

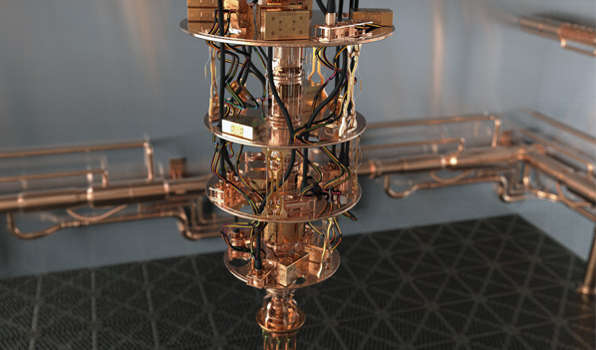

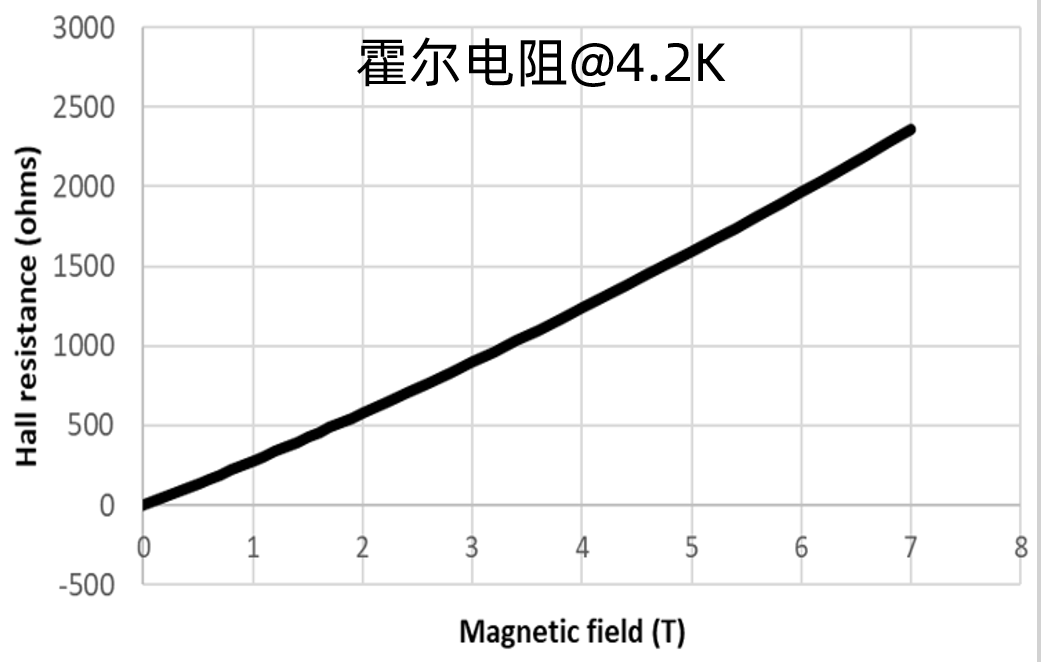

超導量子位空間中直接測量場強和振動頻率，獲得更好的量子位穩定性和操控性 超低溫設備及研究 不引入熱量，在mK溫度下測量準確的磁場。精確測量所研究樣品位置的磁場，同時保持場向量對準 高能物理實驗 校準粒子加速器磁體，包括低溫波蕩器和扭擺器 磁鐵制造 精確校準電磁場強度與電流輸入?？焖俦碚?，分類/分級永磁體

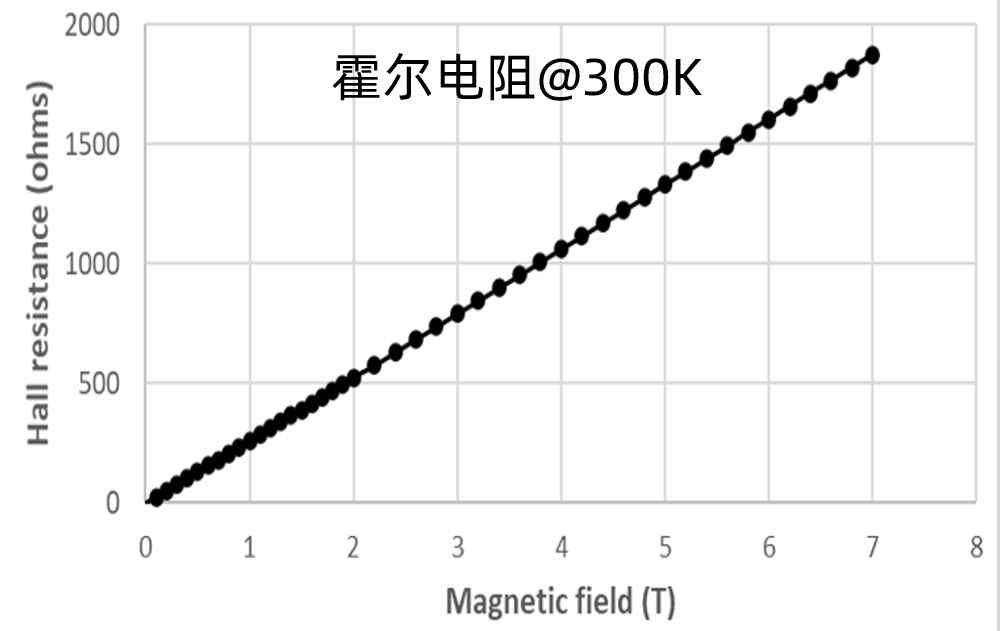

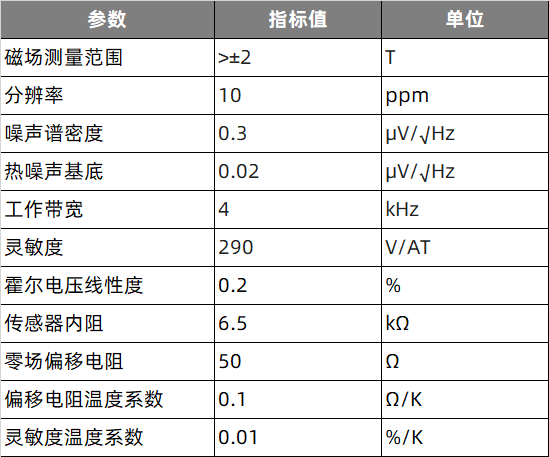

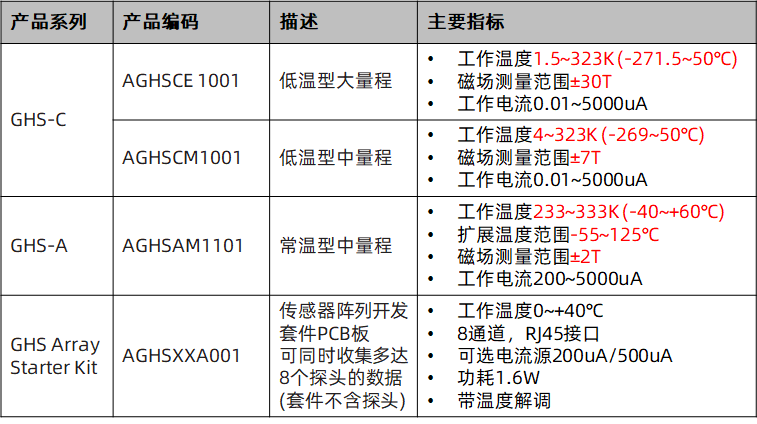

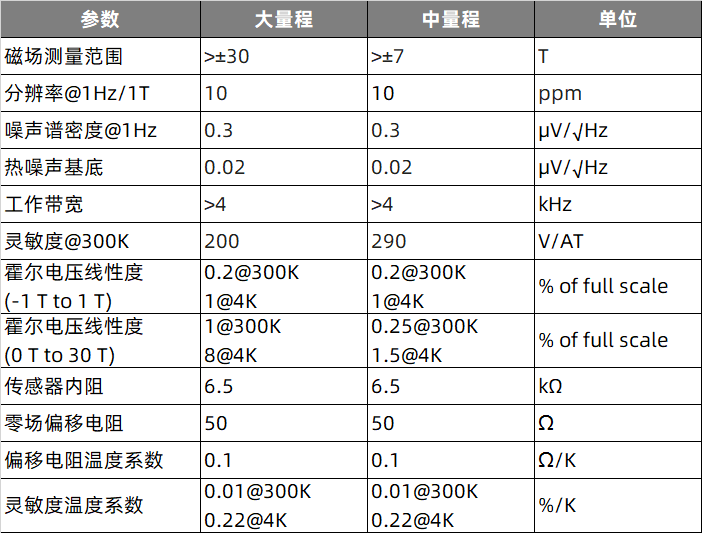

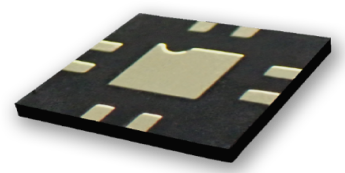

Paragraf公司石墨烯霍爾傳感器系列產品 封裝 9mm×9mm 感應區 1.3mm×1.3mm 封裝 3mm×3mm 感應區 0.035mm×0.035mm 01 石墨烯霍爾傳感器(GHS-C)

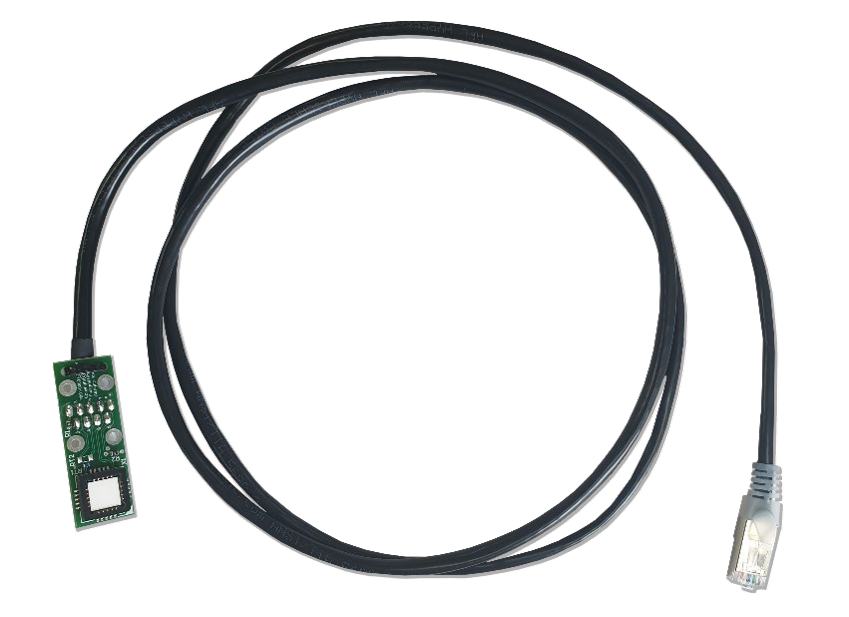

02 石墨烯霍爾傳感器(GHS-A)

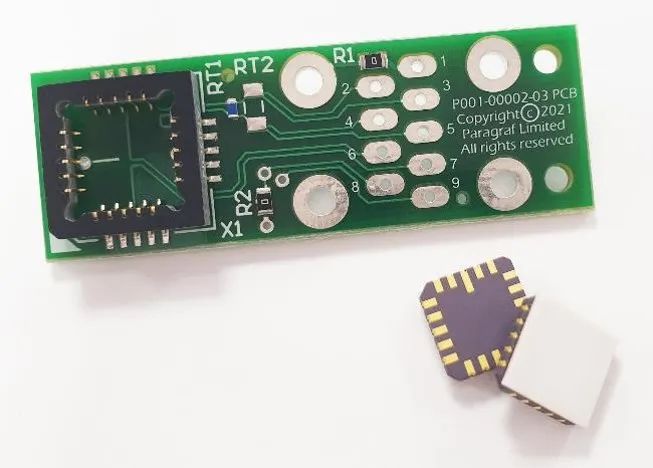

03 石墨烯霍爾傳感器入門套件 (GHS Array Starter Kit)
關于石墨烯霍爾傳感器的其他典型應用案例，也歡迎大家積極貢獻，補充分享。對產品感興趣的伙伴歡迎來電咨詢：400 829 1996~
