應用分享 | 數據中心光互聯的光子集成電路(PIC)建模與優化

2025-06-18

在A(yíng)I、機器學習、云計算等技術驅動下,全球數據流量呈指數級增長。數據中心網絡(luò )面臨雙重挑戰:一方面需提升傳輸速率以滿足帶寬需求,另一方面需在能效與成本之間尋求最優平衡。麥肯錫預計,到2030年全球數據中心電力需求將較2023年增長3到6倍,這對網絡(luò )架構設計提出了更高要求。

微信公眾號圖片

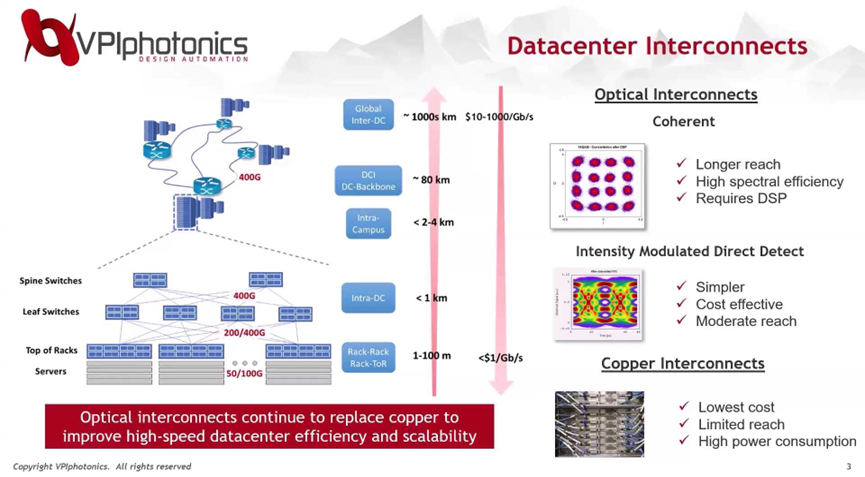

隨著數據中心網絡(luò )架構愈發復雜,互聯需求正呈現出明顯的層級化特點:跨園區互聯,覆蓋范圍從數百至數千公里;園區內互聯,通常限于幾公里內的短距連接;數據中心內部互聯,包括骨干交換機與葉子交換機的高速組網,以及機架內服務器間的本地連接。不同場景下的連接需求在距離、帶寬、成本與功耗上差異顯著,需要定制化互聯解決方案。

光互聯技術路徑對比

相干光互聯:適用于遠距離傳輸,采用高階調制方案,結合WDM技術提升頻譜利用率。但因系統復雜、需配備DSP,整體成本相對較高。

強度調制-直接檢測(IM-DD):面向中短距連接,方案相對簡單、性?xún)r(jià)比高。隨著傳輸速率要求的持續提升,業界正密切關注相干技術向數據中心內部延伸的可能性。

銅互聯:用于短距離連接,雖成本低、易部署,但隨著速率提升,其傳輸距離和能效限制日益突出,正逐步被光互聯取代。

光子集成電路(PIC)的作用
微信公眾號圖片

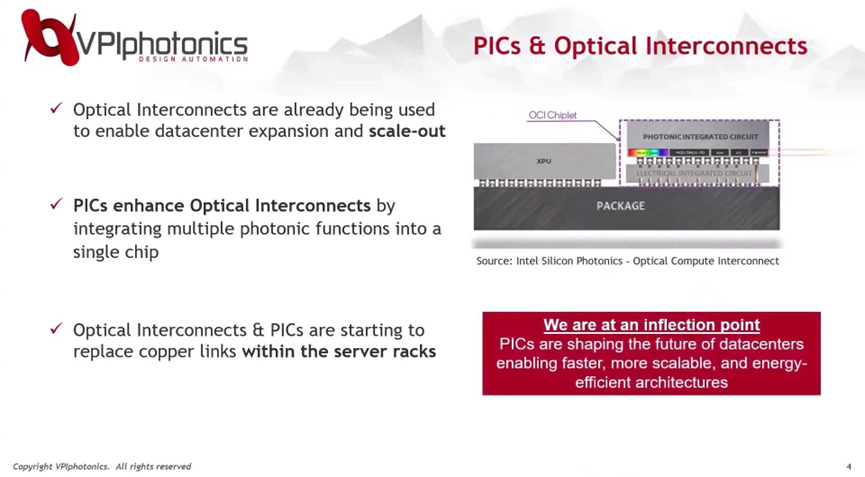

隨著光互聯成為數據中心主流技術,光子集成電路(Photonic Integrated Circuits, PIC)的引入顯著提升了互聯系統的性能和集成度。

典型應用如電吸收調制激光器(EML)將DFB激光器與EA調制器單片集成,或在CPO(共封裝光學)方案中將光引擎直接與交換芯片共封裝,實現更低功耗和更緊密的集成。在A(yíng)I訓練集群中,PIC可實現多個GPU之間的高速互聯,大幅提升模型訓練效率。例如Intel的OCI chiplet就展示了將PIC直接貼近處理核心的高效方案。

PIC相較于傳統分立器件,提供了更高的帶寬密度、更低的能耗和更強的可擴展性,成為推動數據中心向更高速、更節能方向演進的關鍵力量。

微信公眾號圖片
PIC設計與優化面臨的挑戰

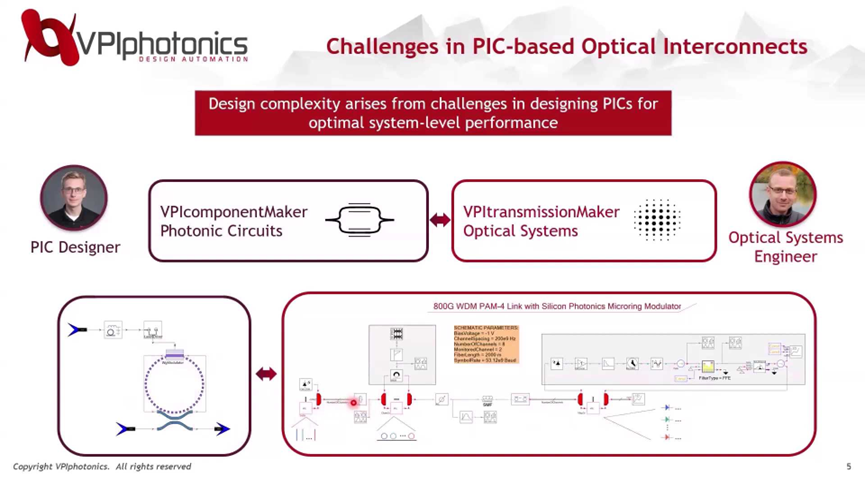

盡管PIC前景廣闊,其在實際系統中的設計與集成仍面臨諸多挑戰:

設計流程割裂:傳統PIC設計和系統級仿真通常由不同團隊完成,導致模型交接頻繁,溝通成本高。

模型兼容問題:器件級模型嵌入系統仿真后常出現性能偏差,需反復調試,延長項目周期。

系統級影響難預估:某些關鍵器件如微環調制器,其在系統層面可能引起性能下降,需要全面、協同的優化方法。

VPIphotonics光子設計與仿真平臺

為應對上述挑戰,VPIphotonics提供了完整的光子設計與仿真平臺——VPIphotonics Design Suite,將器件級建模與系統級仿真無縫集成,顯著提升協作效率和設計質量。

微信公眾號圖片

VPIphotonics擁有超過25年的光子設計自動化經驗,產品涵蓋從光波導和光纖的物理器件仿真,到光子集成電路的組件設計,再到完整的光互聯系統傳輸設計,甚至包括光纖網絡(luò )的規劃和優化,所有工具可以無縫集成,構建完整的光子設計流程。下面的仿真案例主要利用其中兩個核心工具:

VPI TransmissionMaker Optical Systems:用于設計和仿真完整的光通信系統,可用于短距離光互聯,支持超長距的DWDM系統、RoF等多種應用場景,可模擬單模和多模光纖,探索各種編碼和調制方案,分析DSP算法、補償技術、均衡策略等。提供靈活的分析工具,生成眼圖、星座圖并評估誤碼率(BER)、TDECQ、消光比等關鍵性能指標。

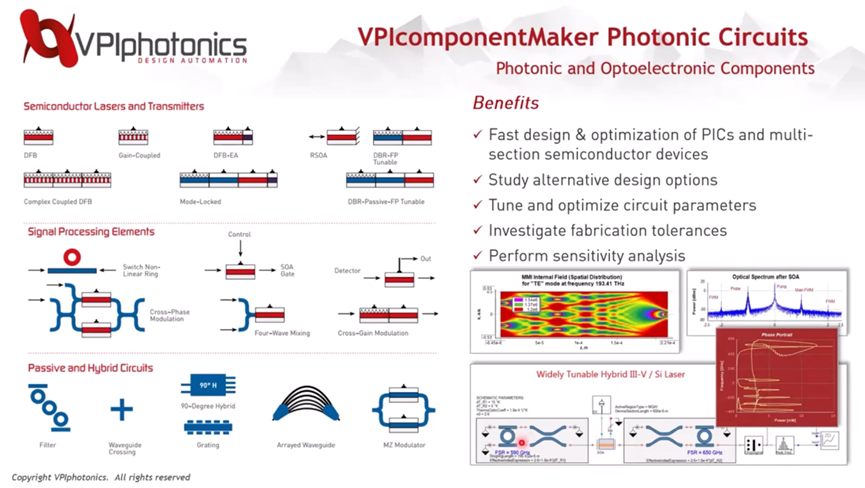

VPI ComponentMaker Photonic Circuits:適用于更小時間和空間尺度上的組件建模,偏向物理建模,支持有源元件、信號處理組件和無源電路。材料無關性,支持混合集成(Hybrid PIC)設計,可進行設計探索、容差分析、參數調優和優化。軟件包含光子傳輸線激光模型(TLLM),示例中展示的是一個可調諧的混合III-V/Si激光器,可準確模擬放大器(如SOA)與環形諧振腔之間的交互,支持模擬各種非理想效應,如反射、雙光子吸收、載流子動力學、四波混頻(FWM)等非線性效應。此外,軟件還支持不同代工廠的PDK,同時提供自定義PDK框架,可加密模型以保護知識產權,并與他人或客戶分享。

微信公眾號圖片
仿真案例分享與技術驗證

在由PIC Magazine主辦的研討會(huì )上,VPIphotonics專家Eugene Sokolov和Nebras Deb詳細介紹了兩個典型的仿真案例:

IMDD | 800G PAM-4 DWDM System仿真案例

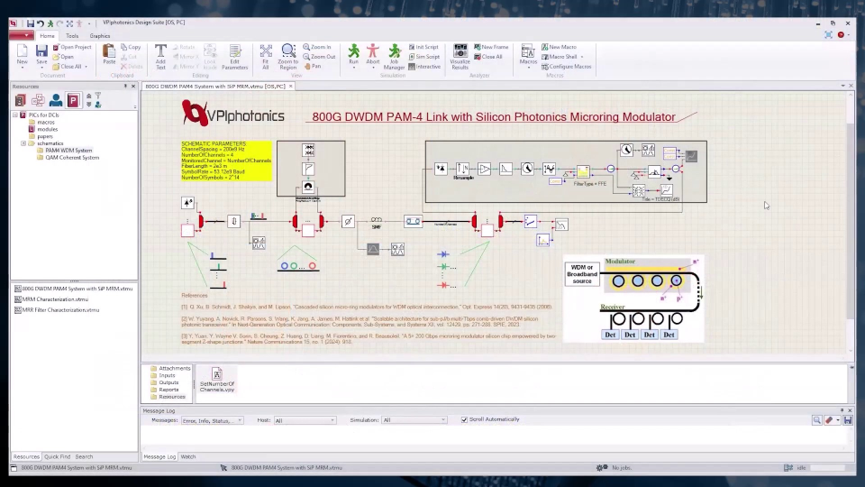

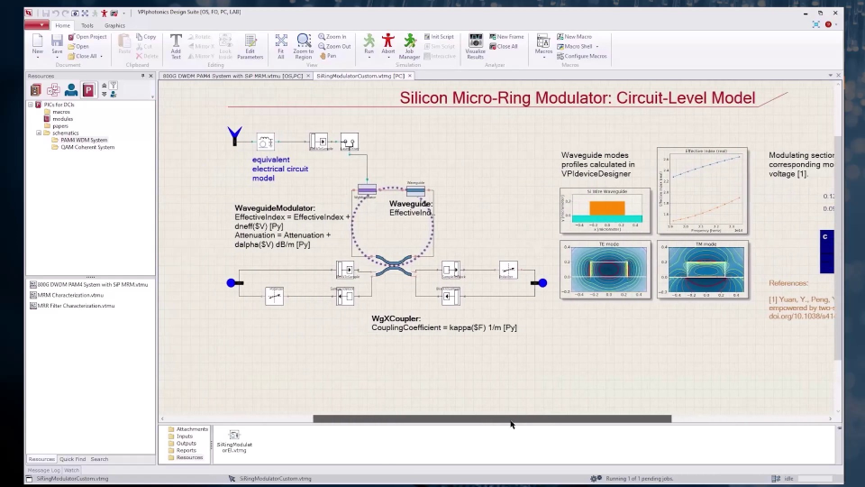

工程師首先構建了一個基于PAM-4的DWDM系統,采用4 通道架構,每通道速率為 53 GBaud,通道間隔為200GHz,總速率為400Gbps。系統工作于O波段,傳輸距離為2公里。關鍵光子器件——硅基微環調制器與環形諧振腔濾波器,由光子元件庫中可自定義的模型實現。初步仿真結果(包括眼圖、TDECQ與 SER)表明系統性能良好。

微信公眾號圖片

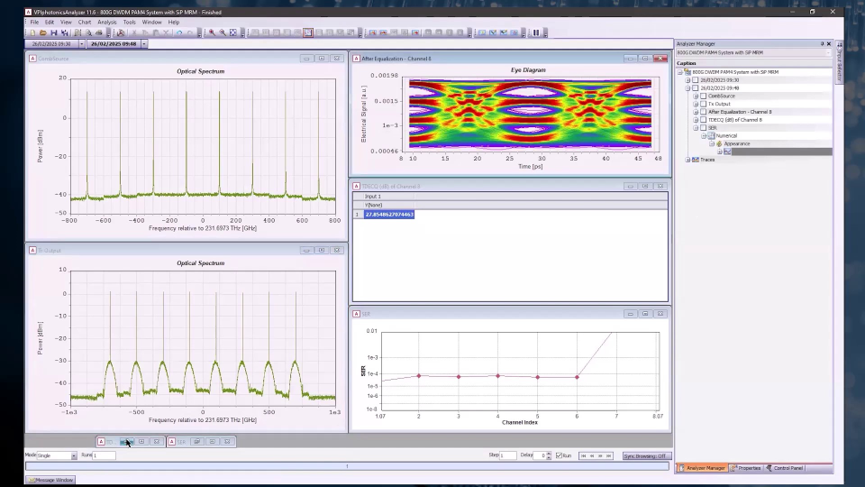

基于已有結構,工程師通過自動化腳本擴展系統規模至8通道,總速率提升至800Gbps。然而,擴展仿真結果暴露出性能瓶頸:第7和第8通道性能明顯下降,需深入分析關鍵器件光學行為以定位問題。

微信公眾號圖片

為定位問題根因,工程師利用集成測試工具對微環調制器進行參數掃描,尤其關注其隨反向偏置電壓變化的傳輸函數響應。結果顯示,微環的自由光譜范圍(FSR)不足,無法容納8個200GHz間隔信道,導致部分通道落入非理想調制區間,引發信號失真。為此,工程師采用以下調優方案:首先通過縮小微環半徑來增大FSR,以容納所需信道數量;重調激光源頻率與相位,修正環徑變化引發的共振漂移;調整衰減量以實現目標消光比;最后,通過施加微小的相位偏移使調制器稍微偏離共振點。

在完成調制器調優后,對環形諧振腔濾波器同步進行優化,實現目標的平頂通帶響應,并對每個微環進行精確頻率與相位調諧,確保各通道濾波窗口精確匹配目標信道。

優化完成后,所有參數通過模型庫與自動化腳本同步回系統仿真環境。最終進行系統級仿真,最終仿真結果表明,所有信道的眼圖明顯開闊,TDECQ顯著降低,SER恢復至設計目標范圍內,系統穩定實現800Gbps高速傳輸,驗證了物理建模與系統聯調的協同優化能力。

微信公眾號圖片

Coherent | 2 Tbps 32-QAM DWDM System仿真案例

數據中心互聯的傳輸距離可從幾百米到幾十公里甚至更遠,因此系統設計需具備適應不同傳輸距離的能力。在高階調制與相干檢測支持下,系統可在速率與距離之間實現靈活折中:低階調制適合長距離傳輸,而高階調制可用于短距離高吞吐。

微信公眾號圖片

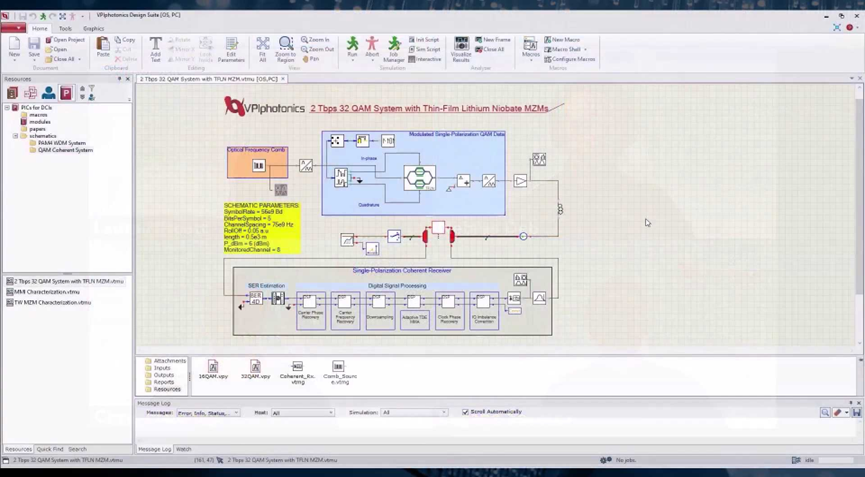

本案例構建了一個2Tbps的相干DWDM系統。采用光頻梳產生8個光載波,信道間隔75GHz,工作于O波段。每個信道通過TFLN調制器進行32-QAM調制,波特率為56Gbaud,初始傳輸距離設定為500米。接收端采用典型的相干接收架構,包含基于MMI的90°混頻器、本振(LO)、平衡探測器、ADC等模塊。解調鏈路結合完整DSP流程,涵蓋 IQ 不平衡校正、時鐘恢復、時域均衡(TDE)以及載波頻率/相位恢復(CFR/CPR)等模塊。

鑒于數據中心對空間與功耗的嚴格約束,關鍵組件(如光頻梳、調制器、90°混頻器等)均集成在光子芯片上,采用光子集成技術。相干接收器中的90°混頻器采用MMI結構實現。其原理通過將輸入信號與本振信號引入多模波導,并利用模式干涉效應在多個輸出端產生精確的相位差(0°,180°,+90°,-90°),從而實現I/Q分量的分離。軟件提供物理建模與理想建模兩種模式:理想模型忽略頻率依賴性,而物理模型則考慮頻率變化的影響。結果表明,MMI模塊能精確生成所需的四路相位差。

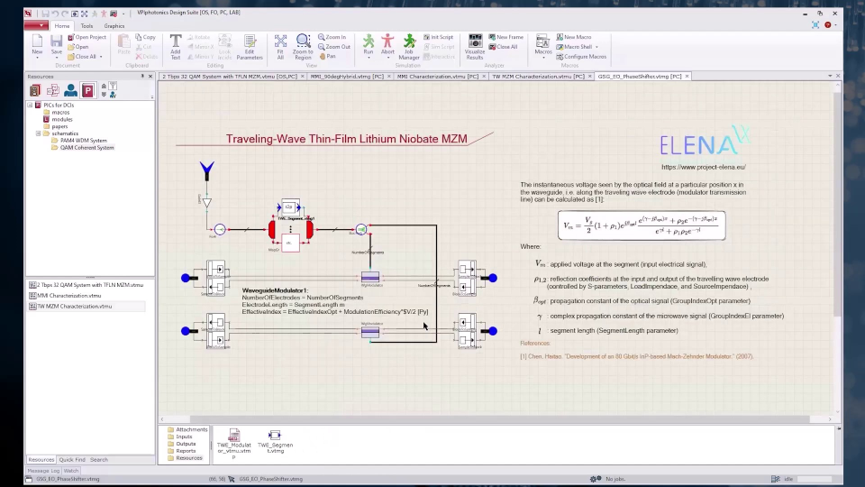

調制器基于TFLN平臺,由兩個MZM組成。光路中引入MMI分光與合光器件,并采用行波電極(G-S-G)結構,確保電信號和光信號沿著波導和電極以相似的速度傳播,這對實現高速調制至關重要。通過研究電學和光學的群折射率參數評估速度失配的影響,通過電學模型計算沿波導的電壓,考慮到光學調制部分的實際位置和變化。該系統支持兩種電極模型:理想模型和基于S參數的物理模型。在測試過程中,工程師通過模擬不同電壓偏置和調制頻率,研究電極和光學組件對調制響應的影響。

微信公眾號圖片

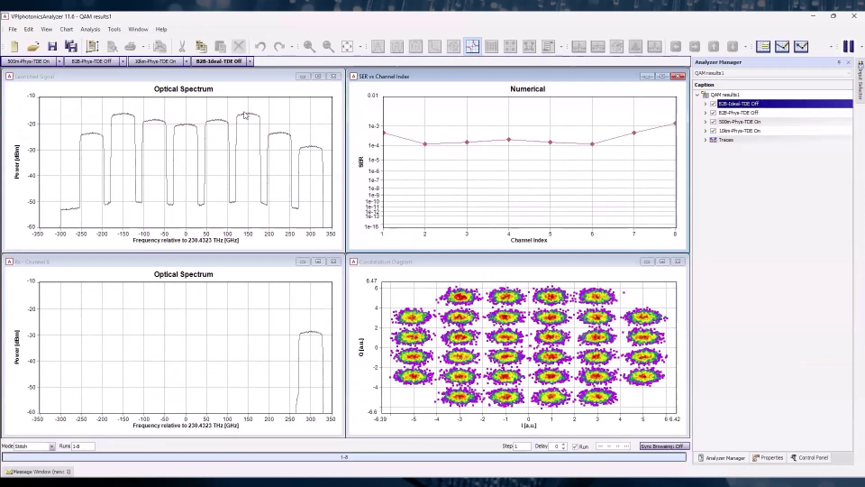

在系統級別,工程師通過將光子組件(如調制器和90°混頻器)集成到系統中,進行一系列測試。通過四個具體測試案例(背靠背傳輸有無光纖、不同調制格式、TDE 開關狀態等)分析得出,在理想組件下,光譜清晰,星座圖良好。使用物理模型后,由于非理想性(如電極不匹配、信號畸變),調制性能和誤碼表現顯著下降。啟用TDE后能有效補償這些物理缺陷,顯著提高系統性能。之后,通過調整調制格式(切換到16-QAM),測試不同調制階數對系統性能和傳輸距離的影響。16-QAM格式在較長距離(如10公里)下的性能表現更好,而32-QAM則在較短距離內提供更高的比特率。通過比較不同測試條件下的結果(如頻譜、星座圖、信道誤碼率),工程師能夠評估調制格式、光學組件和DSP技術對系統性能的影響。VPIphotonics Design Suite通過組件級建模、系統級仿真和參數優化,為數據中心光互聯系統提供了一體化解決方案。隨著技術發展,該平臺將在更高帶寬、更長傳輸距離和更低功耗方面發揮重要作用,助力數據中心光互聯的未來創(chuàng )新。
