導讀摘要：AIGC推動智算中心對帶寬、能效和延遲提出更高要求，光互聯技術加速演進，成為支撐AI基礎設施高效運行的關鍵支柱。近日，凌云光在第十四屆“硅基光電子技術及應用”暑期學校中發表《智算中心光互聯技術進展》主題報告，系統梳理了當前光互聯技術的發展脈絡(luò )，聚焦Scale-Out與Scale-Up架構下的核心演進路徑，深入解析可插拔光模塊、CPO、LPO等關鍵技術，OCS光交換應用，以及PWB、TGV等先進封裝工藝，為行業提供了一套面向未來的智算中心光互聯技術圖譜。

隨著人工智能生成內容（AIGC）時代加速到來，大模型參數呈百倍級躍升，數據中心算力需求持續攀升。在這場技術變革中，傳統電互連逐漸顯現瓶頸，光互聯正以更高帶寬、更低功耗、更低時延的優勢，迅速崛起為支撐智算中心高效運行的“神經系統”。近期，凌云光光纖器件與儀器事業部CTO張華博士在主題報告中，系統分享了智算中心光互聯架構的演進路徑、核心技術突破與未來發展趨勢。

AIGC的崛起，對智算中心的光互聯網絡(luò )提出了嚴苛的要求，可概括為“兩高兩低”：

高帶寬：大模型訓練需要海量GPU協同工作，交換數據量巨大，網絡(luò )帶寬成為核心瓶頸。據報告顯示，AI大模型參數每?jì)赡陻U展約100倍，而網絡(luò )互聯帶寬僅增長約1.4倍，這之間存在巨大的差距。?

高可靠：大模型訓練往往需要數千塊芯片共同分擔，并持續數周甚至更長時間，任何故障都可能導致算力浪費，因此網絡(luò )必須具備極高的可靠性。

低功耗：隨著交換機Serdes和光模塊速率及數量的增加，計算交換設備的功耗呈指數級增長，其中光模塊功耗占比甚至高達設備總功耗的三分之一。

低時延：AI大模型是“大數據+大算力+強算法”的緊耦合場景。網絡(luò )時延過大會(huì )導致GPU相互等待，降低GPU利用率。動態時延每增加10μs，GPU利用率可能下降1%至3%。??

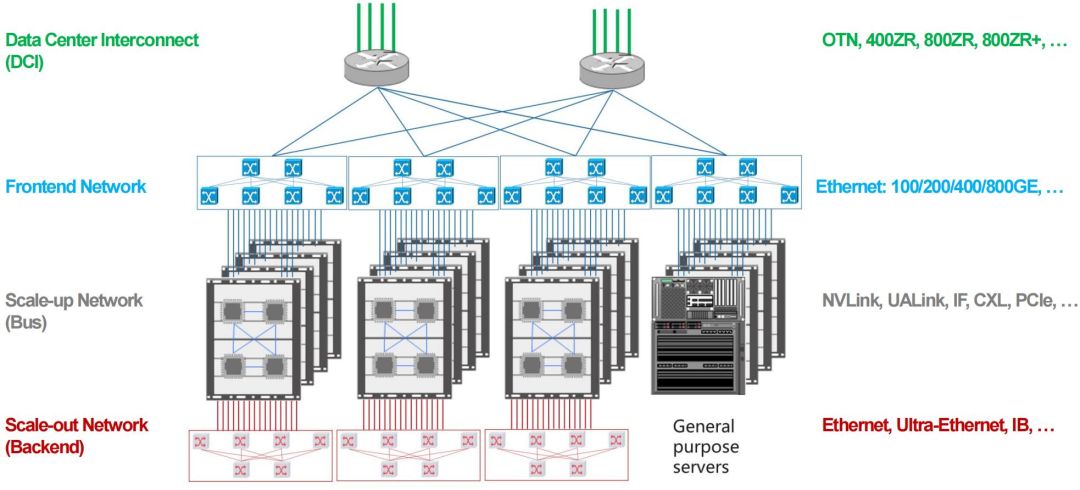

為應對這些挑戰，AI網絡(luò )架構普遍采用數據并行（DP）、流水線并行（PP）與張量并行（TP）等策略。其中，TP通常用于節點內通信，對帶寬需求最高；DP和PP則更側重跨節點互聯。同時，AI網絡(luò )架構分為Scale-Up（縱向擴展，提升單點算力密度）和Scale-Out（橫向擴展，通過網卡實現超節點間互聯）兩種，對應不同光互聯技術路徑。

Scale-Out網絡(luò )主要關注數據中心內部以及數據中心間的互聯DCN。

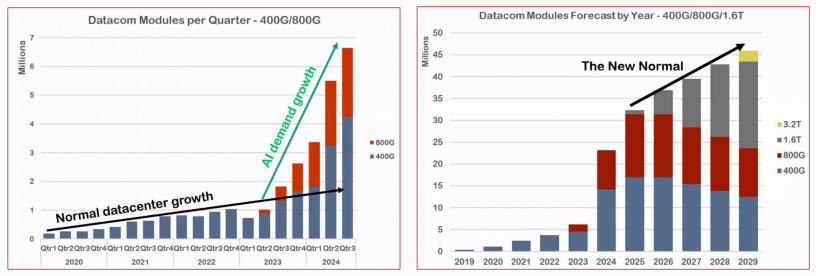

隨著AI模型快速迭代，全球光模塊市場迎來爆發式增長。2024年光模塊出貨量達2300萬只，400G與800G成為主力；預計400G將在2025年、800G在2026年達到峰值，而1.6T光模塊將從2026年起批量交付，3.2T光模塊預計2029年開始發貨。到2028年，400G及以上光模塊市場規模將突破180億美元。

Retimed可插拔光模塊：作為當前主流，具備良好的擴展性與產業鏈成熟度。在A(yíng)I驅動下，光模塊升級周期已從4–5年縮短至約2年。

LPO (Linear-drive Pluggable Optics)：通過移除DSP/CDR顯著降低功耗，特別適用于1.6T/3.2T速率，但對主設備SerDes性能與PCB設計提出更高要求。

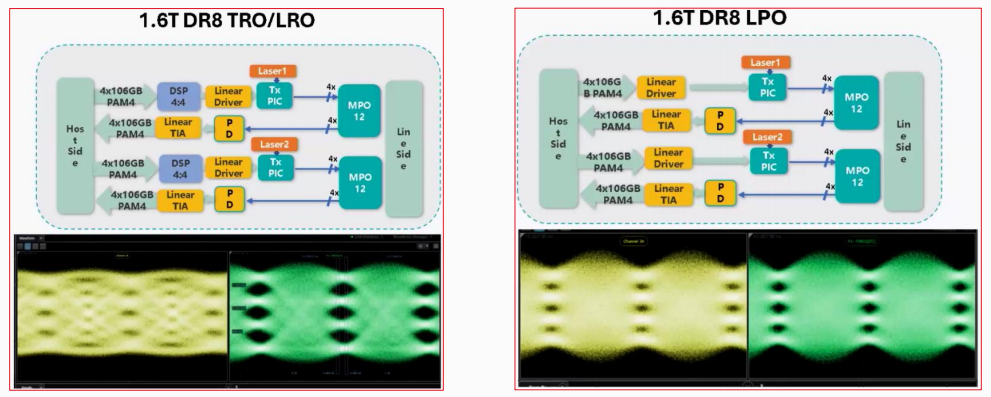

LRO (Linear Receiver Optics/Half LPO)：在發射端保留DSP，接收端取消DSP，可降低約40%功耗，并兼容IEEE TP2，具備更好的互操作性。?

多芯光纖（MCF）光模塊：為簡化海量光纖架構而生，如TeraHop展示的800G/1.6T 4×2模塊，可將光纖數量減少4倍，支持更長距離傳輸。

此外，OIF已啟動“High Density Connector”項目，面向3.2T/6.4T/12.8T等高帶寬應用，推動前端可插拔與近封裝光學（NPO）發展。

CPO是一種將光芯片與交換芯片封裝在同一基板上的集成方案，旨在縮短電信號傳輸路徑、降低互連損耗，并顯著提升帶寬密度和能效。與傳統的可插拔光模塊相比，CPO通過更緊密的光電集成，有效緩解了數據中心中交換機與服務器之間網絡(luò )連接的功耗與速率瓶頸，正逐步成為智算中心Scale-Out架構中的關鍵光互聯技術。

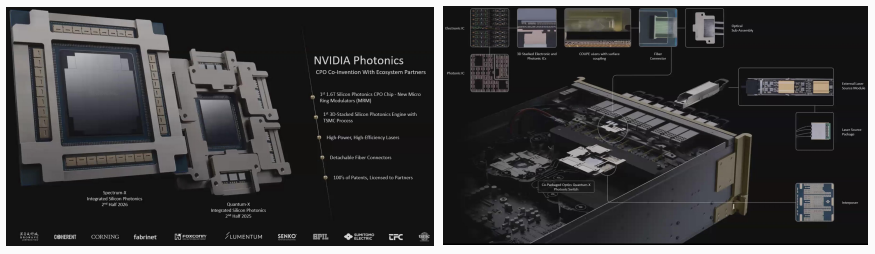

Nvidia CPO方案：在2025年3月的GTC大會(huì )上，Nvidia正式發布其1.6T CPO交換機方案。該方案采用外置可插拔激光器（Laser），便于更換但需使用保偏光纖傳輸；使用微環調制器（MRM）實現高集成度，但對溫度與制程變化較為敏感；并通過垂直耦合方式實現高帶寬密度封裝，但存在波長相關性挑戰。這些設計凸顯了CPO在高性能集成方面的技術復雜性和產業協同要求。

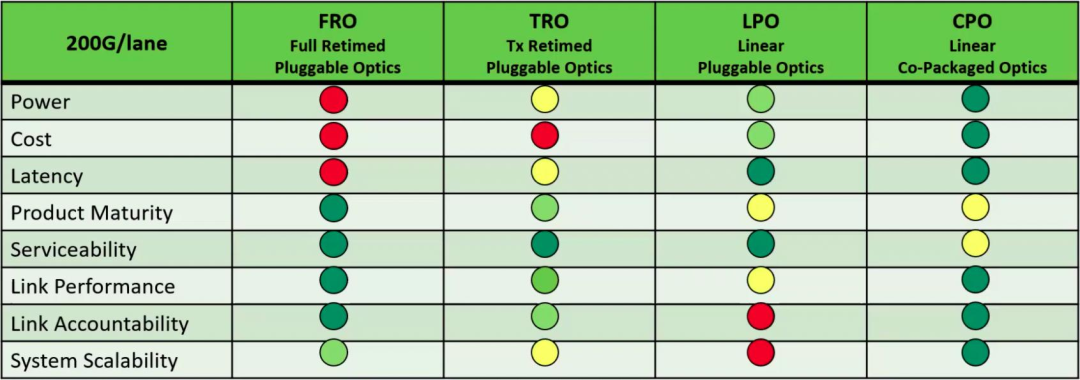

CPO與可插拔模塊對比：與其他光模塊形態對比，CPO在功耗、帶寬密度和時延控制方面具備顯著優勢，適合未來高密度布線和大規模交換部署。然而，其產業鏈成熟度、生態兼容性及可維護性仍有待進一步提升。相比之下，LPO（線性驅動可插拔光模塊）在功耗表現上達到當前可插拔形態中的最佳，但面臨擴展性受限的問題；TRO（發射端重定時模塊）則在系統兼容性、模塊責任界定和能效之間實現了更為均衡的技術權衡。

總體來看，CPO正成為AI集群和高性能網絡(luò )基礎設施的核心支撐技術之一，隨著標準化和產業生態的逐步完善，其應用有望在未來加速落地。

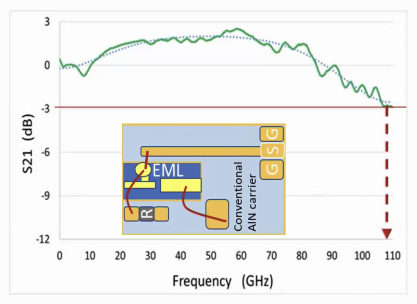

今年OFC 2025上，單Lane 400Gbps被廣泛認為是未來高速光互聯的重要突破方向，多家企業與研究機構展示了相關技術的最新進展。McGill大學聯合Hyperlight、Ciena與Keysight，采用90GHz TFLN MZM與3nm SerDes DAC，實現了3.2Tbps（單路420.5Gbps）在2km光纖上的傳輸。華為則展示了110GHz帶寬的InP EML器件，支持200G Baud PAM4（400Gbps）、190G Baud PAM6（475Gbps）及180G Baud PAM8（540Gbps）在30km標準單模光纖上的遠距離傳輸能力。Aloe Semiconductor采用帶寬僅55GHz的硅光MZM，實現425Gbps雙偏振PAM4，有效降低器件帶寬要求。此外，TeraHop與Coherent也分別展示了基于TFLN調制器與差分EML的400G-PAM4方案。這些成果標志著單通道400Gbps技術正加速邁向實用部署，成為下一代光互聯的重要支撐。

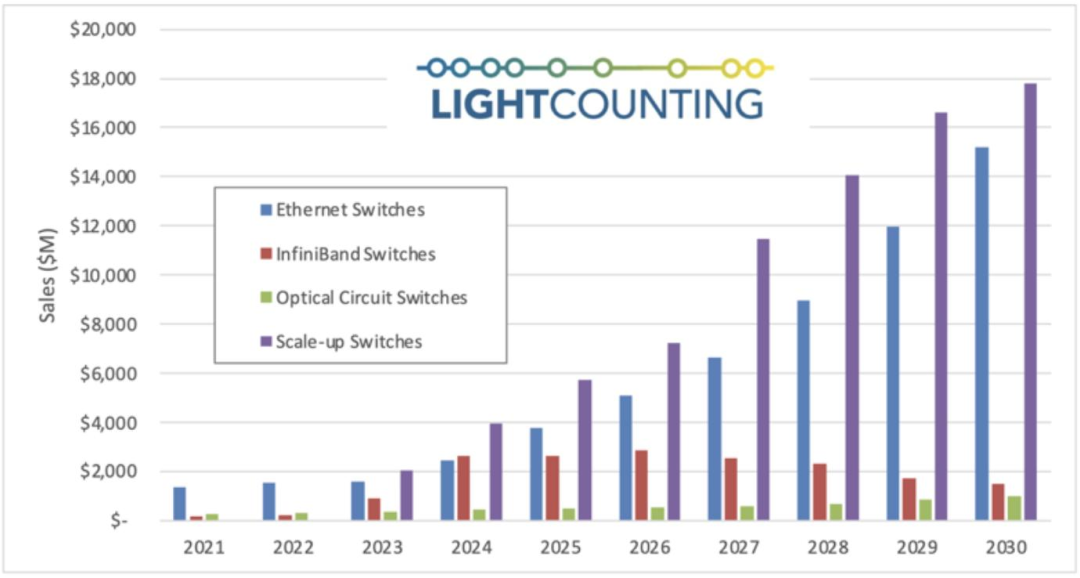

AI算力擴張驅動下，Scale-Out架構逐漸普及。據LightCounting預測，Ethernet交換機將在2025年超過IB交換機，并在2030年占市場主導地位，光電路交換機（OCS）也展現出強勁增長勢頭。?

然而，當前Scale-Out架構中的Spine交換機逐漸成為成為新技術應用的性能瓶頸。一方面，Spine交換機在大規模部署中通常被提前布置，隨著速率提升，其成本和功耗迅速上升，在整個數據中心占比高達40%；另一方面，200G及以上速率的提升已難以依靠單純堆疊硬件實現突破，網絡(luò )整體能效提升正進入平臺期。?

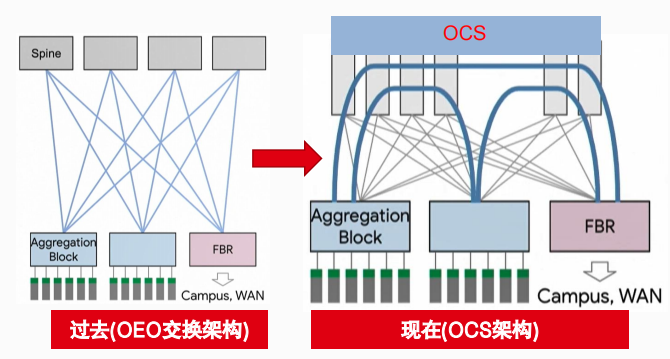

Google的全光交換（OCS）實踐：為應對上述挑戰，業界正積極探索全光交換架構。以Google為代表的領先企業已在其數據中心廣泛部署基于光電路交換（OCS）的架構，通過引入OCS替代Spine層，并結合SDN動態調整拓撲路由，實現了功耗下降40%，時延降低50%，網絡(luò )CAPEX降低30%，Fabric拓撲重構速度提升10倍以上的顯著效益。

然而，全光交換的部署仍面臨拓撲和路由軟件控制復雜等挑戰，當前仍以Google為代表的頭部企業在率先探索與應用。

Scale-Up網絡(luò )主要關注芯片內部和芯片間的超高速互聯。

在算力需求持續攀升的背景下，芯片內部與芯片間的高效互聯已成為智算中心架構升級的關鍵驅動力。光I/O（Optical I/O，簡稱OIO）正加速崛起，成為突破傳統電互連帶寬、距離與功耗瓶頸的重要方向。OIO通過將光芯片與GPU/XPU/CPU等計算芯片共封裝于同一基板，以光信號替代電信號，實現了更高的帶寬密度、更低的延遲與功耗，特別適用于支持超百卡規模的Scale-Up集群部署，可顯著提升系統擴展能力與能效比。?

在實現路徑上，OIO技術正在沿著“可插拔+光電合封”兩條路線同步推進。Google率先在Scale-Up架構中引入了基于OCS與可插拔光模塊的OIO方案，逐步實現從400G、800G到1.6T的演進，滿足ML場景對高可靠性與低延遲的連接需求。

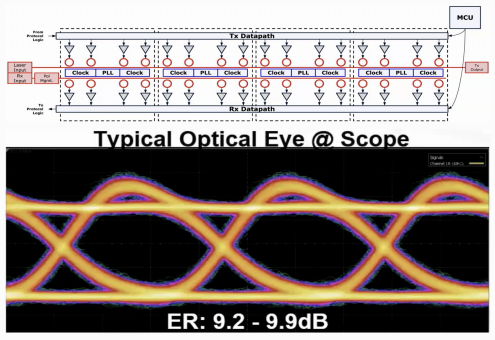

而在更具集成度的光電合封方向，Ayar Labs推出了符合UCIe規范的光互連芯粒TeraPHY，搭配16波長SuperNova光源及GF流片的微環調制器，在富士通A64FX處理器平臺上實現了高達8.192Tbps的雙向帶寬傳輸。Avicena則基于GaN材料開發了支持10Gb/s NRZ速率的microLED陣列，具備低功耗、低成本與高溫環境下可靠性的優勢，尤其適用于10米以?xún)榷叹喔咚倩ヂ?lián)，在Scale-Up網絡(luò )中展示出6.4T CPO的潛力。與此同時，TSMC通過其SiP平臺與SoIC 3D先進封裝工藝構建出高性能、低功耗的小尺寸光引擎COUPE，并集成熱控制器以穩定調制器波長，進一步推動OIO從實驗室走向大規模落地。

除了上述光互聯技術，報告還提到了其他值得關注的先進光技術，特別是空芯光纖和長距相干傳輸：

空芯光纖（HCF）：HCF以顯著的低時延、低非線性、低損耗和寬譜特性，在超算、數據中心互聯（DCI）、海纜等對時延有高要求的應用中展現出巨大潛力。由于大部分信號功率在空氣通道中傳輸，HCF損耗可達0.1dB/km，提供了比傳統光纖更低的時延（降低33%），這對提高光傳輸系統的效率意義重大。領先企業已發布了衰減為0.1dB/km的空芯光纖，進一步推動了這一技術的應用。

長距相干傳輸：針對高波特率系統中，激光器相位噪聲與光纖色散耦合導致的均衡增強相位噪聲（EEPN）問題，上海交大朱逸蕭團隊和北大張帆團隊提出了一種創(chuàng )新方案，利用色散誘導的走離效應，通過殘留載波和導頻音分離發射機和本振的相位噪聲，從而實現了更為高效的大容量長距相干傳輸。這項技術已在1.35MHz DFB激光器的基礎上成功實現了400Gb/s的傳輸，距離達到了6720公里的標準單模光纖。這一進展大大提升了長距離通信的穩定性和性能，尤其在超長距離、大帶寬的通信需求中具有廣泛的應用前景。

這些先進光技術不僅推動了光互聯向更高性能演進，也為實現下一代超高速、低時延網絡(luò )提供了關鍵支撐。

面對高速光互聯加速演進，凌云光圍繞光模塊測試與光電芯片設計封裝，構建了一套覆蓋測試驗證與先進封裝的完整解決方案，賦能智算中心、超算互聯與新型數據中心建設。

在高速光模塊產線測試方面：凌云光推出面向800G/1.6T IMDD模塊的自動化測試方案，兼容SR8、DR4等多種封裝與協議，集成誤碼率（BER）、接收靈敏度、光譜、眼圖、OTN/Ethernet誤幀等關鍵指標分析。系統支持最多8通道并行測試、模塊化擴展，配套參考模塊與誤碼儀、示波器等設備，實現高速光模塊的高效分選與穩定交付。

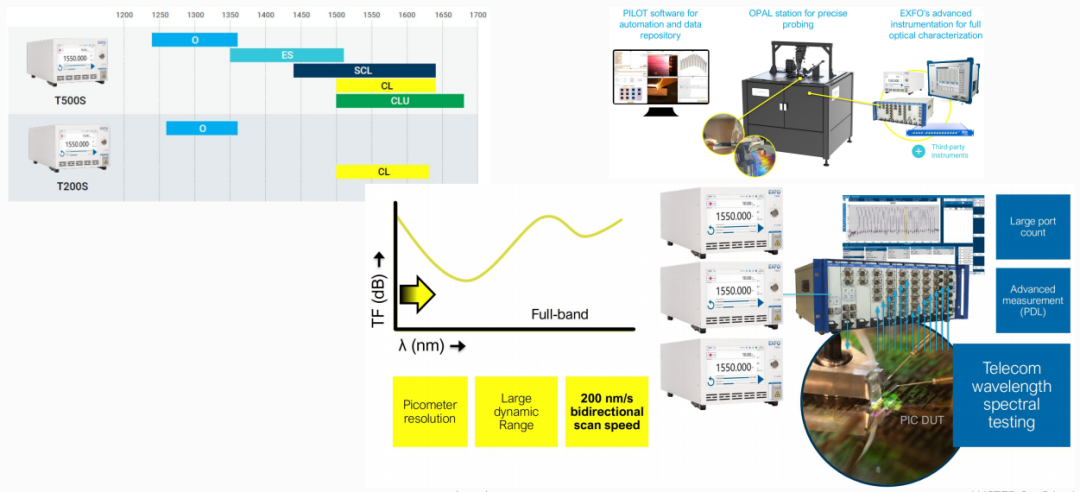

在光電子集成芯片測試方面：凌云光構建了從研發驗證到量產的高精度測試體系。以EXFO PILOT自動化平臺為核心，結合OPAL探針臺、T500/T200掃頻光源及光譜分析系統，實現對IL/RL/PDL、O波段光譜、掃頻響應等參數的精準測試，具備皮米級分辨率、雙向高速掃描與高通道并發能力，適用于硅光/InP等多平臺芯片的全波段分析。

在光電子集成芯片封裝方面：凌云光重點布局PWB（光子引線鍵合）與TGV（玻璃通孔）兩大核心技術，支撐從芯片間互聯到系統級封裝的高密度光電集成需求。

PWB技術：采用雙光子聚合3D激光直寫技術，無需透鏡與高精主動對準，實現芯片間亞微米級低損耦合（插損低至2dB），已通過Telcordia驗證，并在哈佛大學、住友電工等項目中落地應用。

TGV技術：通過飛秒激光誘導改性+濕法腐蝕工藝，打造10μm級高縱深比低應力通孔結構，適配大尺寸玻璃基板封裝，廣泛適用于光纖陣列耦合、Bump引出、封裝電通孔等場景，顯著提升封裝密度與可靠性。

當前，光互聯正邁入“模塊形態演進、封裝集成升級、網絡(luò )架構重構”三線并進的新階段。凌云光以其在高速光模塊測試、集成芯片驗證與先進封裝領域的深厚布局，積極參與并引領這一技術浪潮。未來，隨著CPO、OIO、全光交換等前沿方案加速落地，光互聯將持續突破帶寬與能效瓶頸，成為AIGC時代智算中心高效運行的核心底座。
