在卷對卷高速印刷生產中，失之毫厘差之千里，由于產線運行速度可達300~400m/min，任何一個色差、套印偏差、斷碼或直徑不足0.1mm的臟污，都可能在幾秒內擴散至上百米材料，追溯成本高且易造成大批量返工。

多重技術痛點正在干擾印刷生產，如：

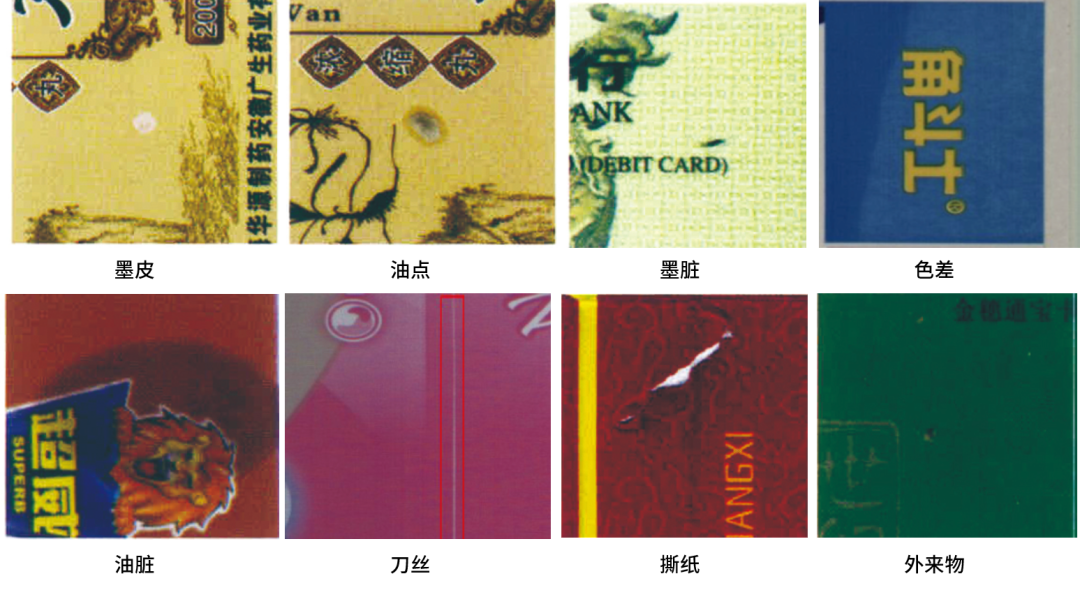

缺陷漏檢：高速下曝光時間短，凹點、脫皮、孔洞、氣泡、膠點等細微缺陷易被噪聲掩蓋，漏檢一個刀絲缺陷可能導致整批包裝盒報廢。

色差干擾：套印不準、漏印、墨點、糊版等色彩及顏色缺陷需嚴格色差判定，Bayer模式存在色彩誤差風險，無法滿足Pantone色卡級的檢測要求。

設備振動干擾：機械安裝與運行抖動，需校正傾斜、抖動和掃描方向不一致。

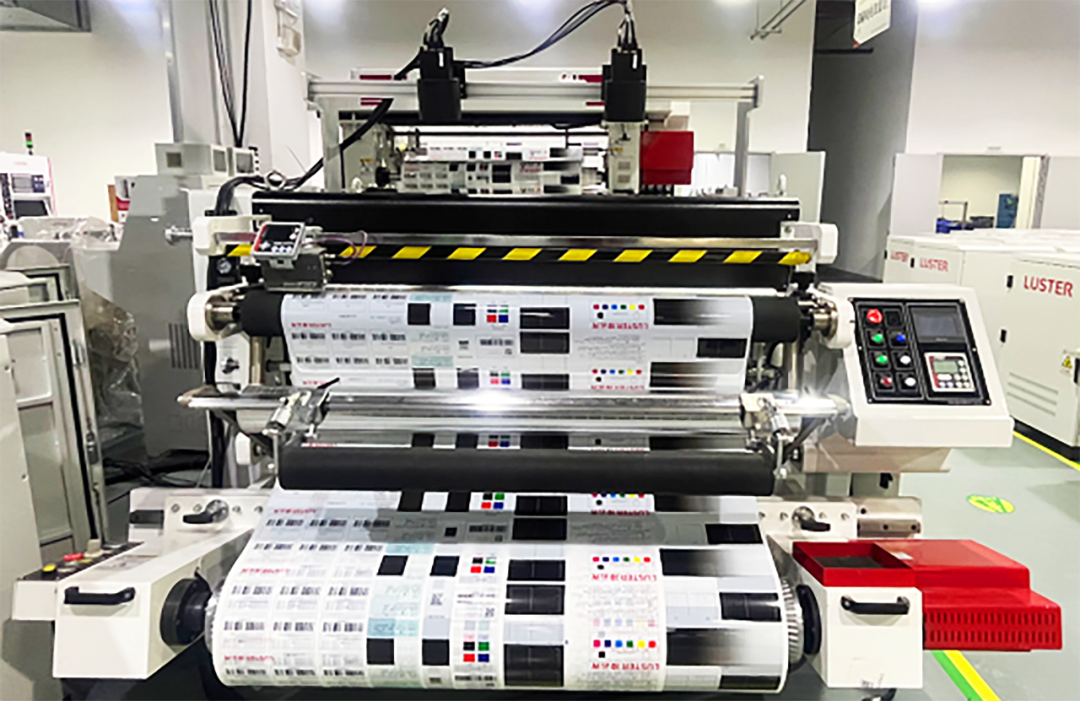

針對上述挑戰，基于JAI Sweep系列三線彩色線掃相機及鏡頭、光源構建了一套高效、準確的三線彩色高速印刷檢測方案，可用于雜志手冊、廣告傳單、包裝膜、標簽和防偽票據等印刷檢測。

色彩保真：采用三線彩色成像可避免插值導致的色偏，同時內置色彩矩陣與自動白平衡功能，實現全幅真彩采集，確保多色套印條件下色差（ΔE）判定精度，讓色差檢測更精確。

高速全幅檢測：以滿分辨率下行頻最高可達66kHz（每秒6.6萬行）的速率快速運行，支撐每分鐘數百米高速卷對卷生產線。

微缺陷識別：7.5 μm大像元感光能力強，能夠適應高速短曝光下的微缺陷捕捉，可精準識別凹點、脫皮、孔洞、氣泡等3D缺陷以及膠點、光油不良和斷碼等表面缺陷。

快速換型：適應不同工藝與印刷材料，更換材料時可在現場完成參數切換與顏色校正。

方案成效通常依賴核心成像器件，本方案中采用的是一款4K（4096x3）高靈敏度CMOS sensor——SW-4000TL，有助精準、快速完成操作流程。

3線彩色：三線彩色線掃相機可在同一位置同時采集R/G/B三色信息，避免Bayer插值帶來的色偏，保證色彩一致性和空間精度。

高速行頻：輸出3（R/G/B）x4096分辨率時，行頻高達8位，66kHz，可捕捉精確的（非插值）RGB圖像數據。

低照度高靈敏：7.5 μm大像元感光能力強，適應高速短曝光下的微缺陷檢測。

顏色矩陣可調：內置色彩矩陣、自動白平衡等，支持垂直和水平合并方式，以及現場快速調色。

易于集成：擁有340g小型機身及7.8W低功耗，易于集成到各種品檢機。

配套Camera Link采集卡加持：

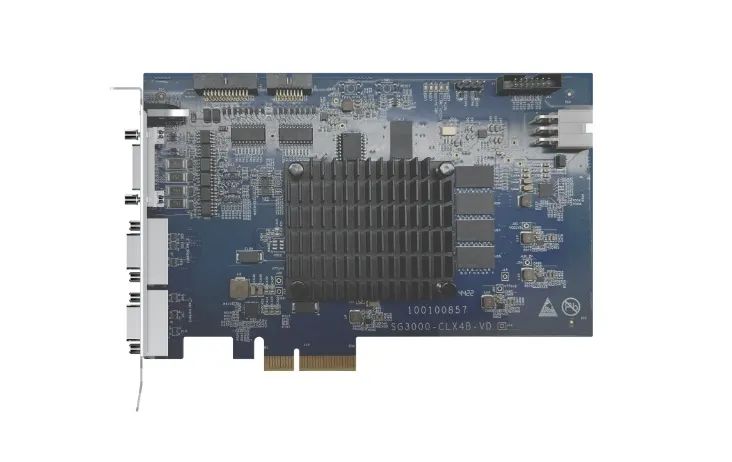

此外，SW-4000TL高速三線彩色線掃相機還配備了專用的SG3000-CLX4-12-00采集卡，該部件采用Gen2x4總線架構，最大帶寬可達 6.8Gbps，能高效匹配相機的高速數據輸出需求，確保圖像數據傳輸的流暢性。內置2GB內存，可支持Dual base、Medium、Full、Deca等多種常用模式，靈活適配不同場景下的采集需求，為高速線掃成像提供穩定的硬件支撐。
