Hi，朋友們，開工第一周，虎年第一篇技術分享這就來啦！

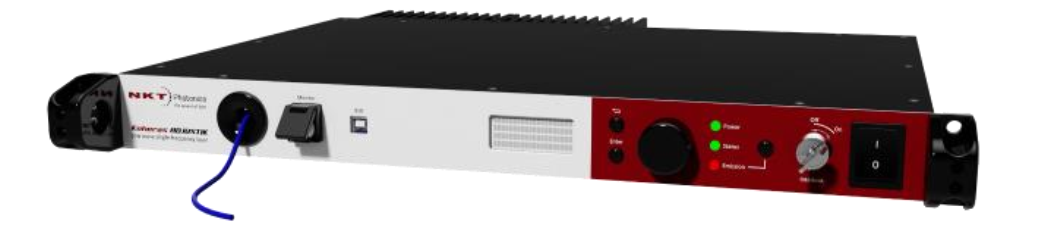

大家在使用激光器過程中會(huì )用到PZT快速波長調諧功能，但是使用過程中總會(huì )有一些疑問，今日簡單介紹下ADJUSTIK的PZT波長快速調諧如何使用。

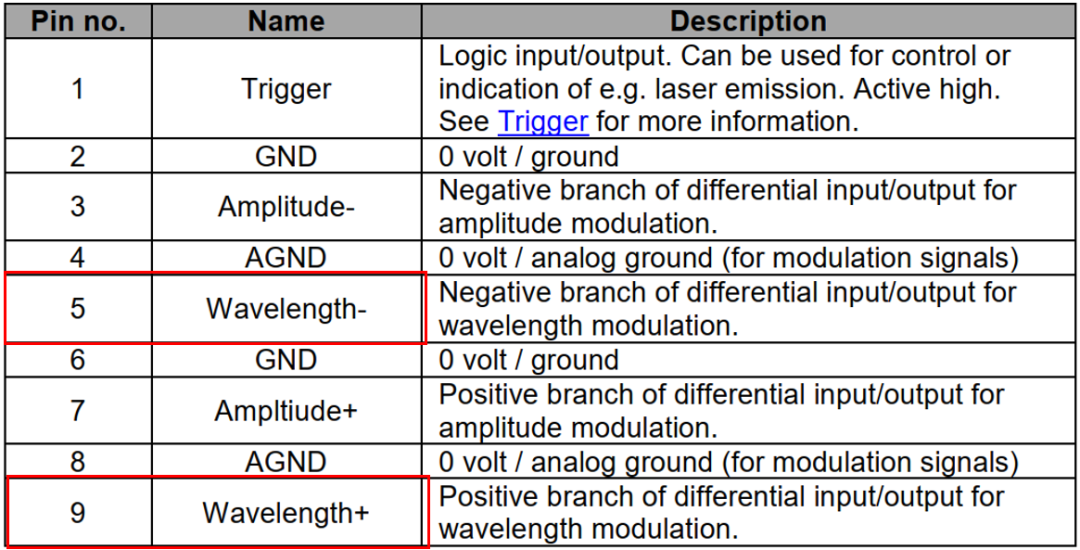

在激光器后面板上有一個Modulation接口，就是PZT調諧的接線接口。接口的定義如下表所示：
從表中可以看到5針對應的是波長往短波方向移動，9針對應的是波長往長波方向移動。2，4，6，8針都為地，其中的任意一個接地就可以，不用全都使用。1，3，7針腳的功能是激光器選配功能，不是所有機型都有。

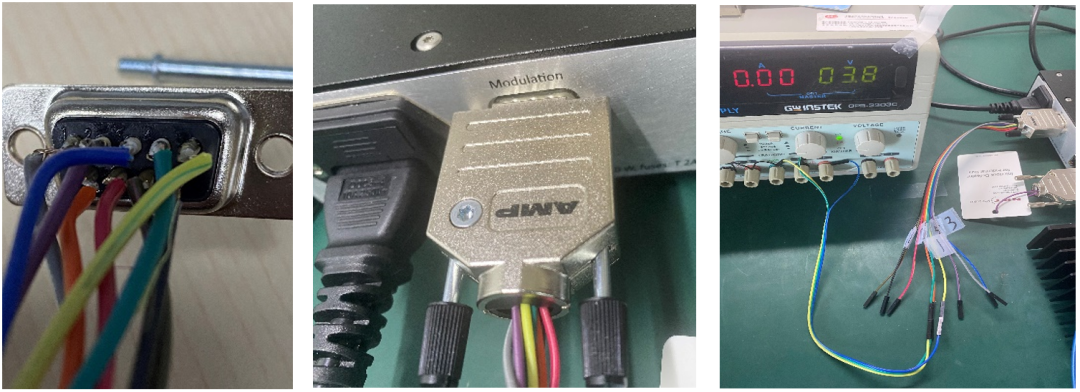

用戶可參照上述針腳定義，根據需要自己制作一個9pin接頭，用不到的針腳可以空置不接線(注意接頭上的針腳數字要和Modulation接口對應)，如下圖所示：
接好線后可以使用直流電源或者信號發生器測試下，改變電壓可以觀察到軟件上的波長發生變化就說明接線正確了。注意W-和W+上都是0至5V的正電壓，不要超出此范圍，若超出5V，會(huì )損壞激光器！

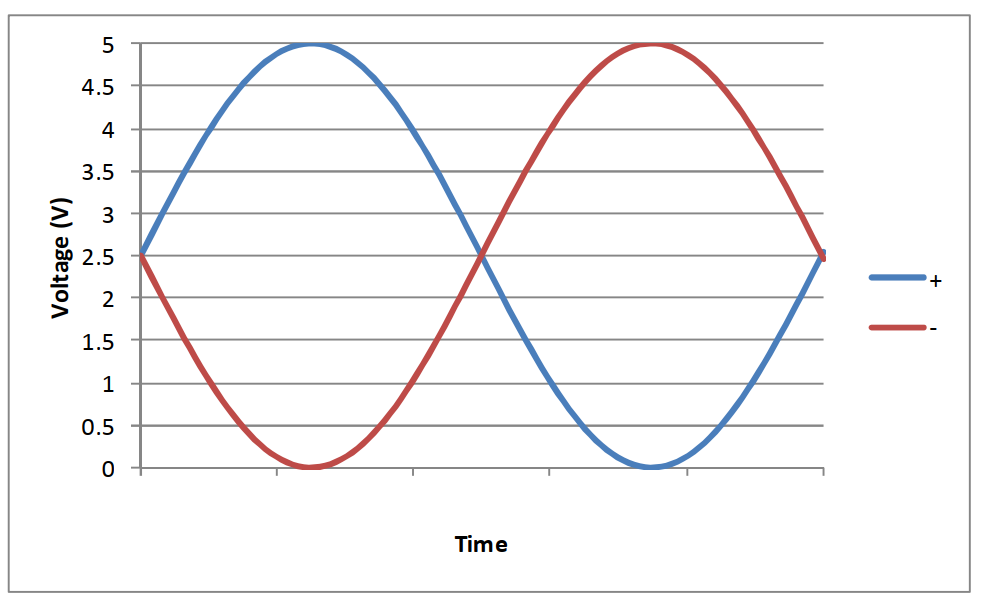

當軟件設為外部調制， Wavelength+/-變化可通過強度分別為0至5V的2路差分輸入電壓信號驅動，Wavelength-上的電壓(0~5V)使波長變短，Wavelength+上的電壓(0~5V)使波長變長，差分信號共模輸入信號電壓需要設為2.5V。如果不需要波長調制，建議關閉軟件上的“波長調制”選項，以防噪聲擾動引起的多余相位噪聲。

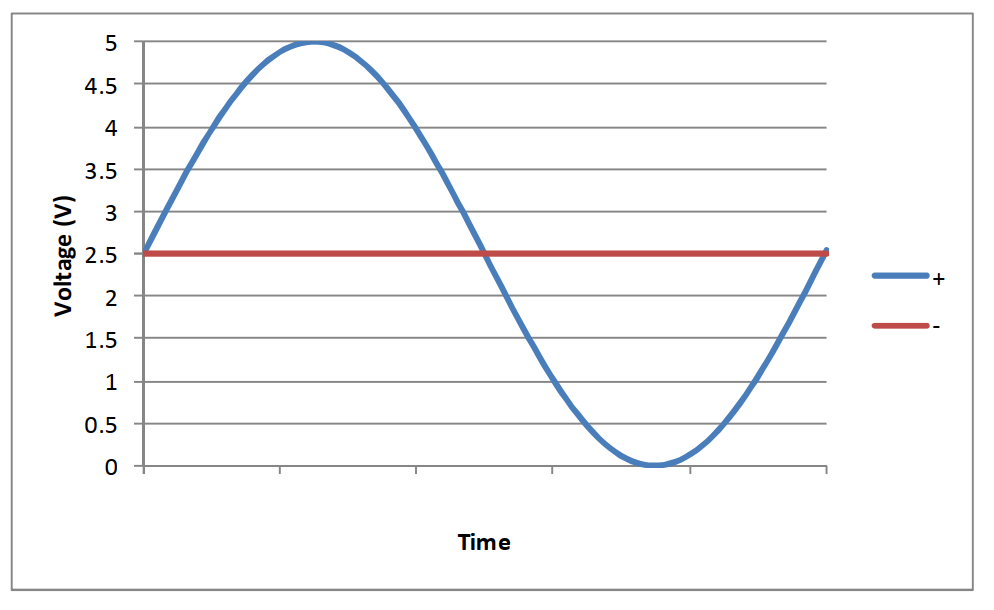

單端信號輸入，將可調電壓接到Wavelength+輸入端， Wavelength-接2.5V或GND。需注意此時5 Vpp信號只能產生一半的調制幅度，(波長只能從中心點向長波長方向移動)如果Wavelength-接入的電勢與Wavelength+信號的共模電壓相同，輸出光波長將以無調制時的光波長為中心進行調制。(即W+和W-上的電壓差值決定波長移動方向和范圍，比如W+上接3V電壓，W-上接2V電壓，效果等同于只在W+上接1V電壓)

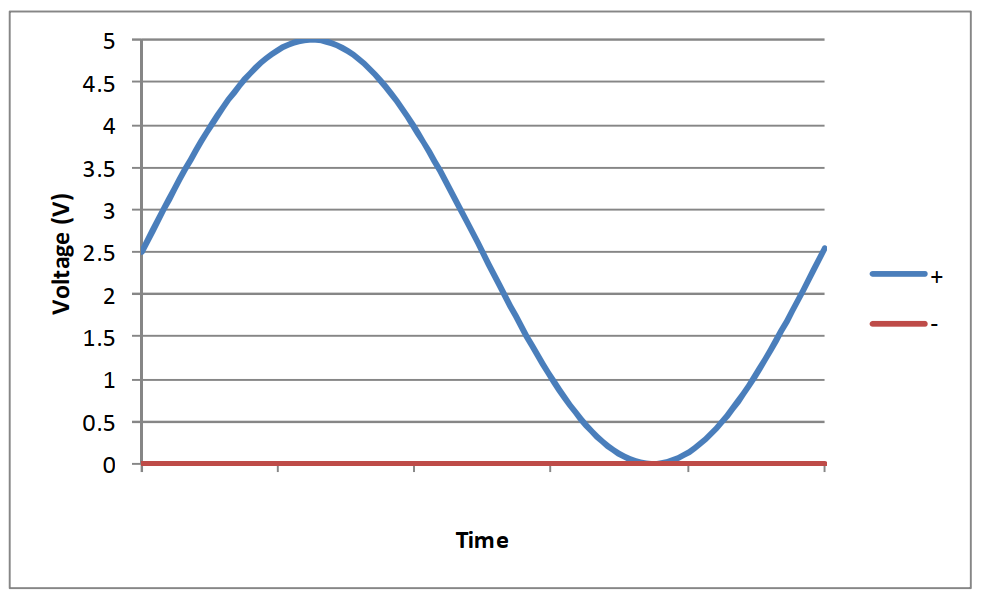

如果Wavelength-接GND，Wavelength+以0~5V進行調制，光輸出波長將在熱控制波長的上方變化。
調制信號可以在A(yíng)C或DC耦合模式下切換。如果選擇AC耦合，模塊具有截止頻率為1.6Hz的高通濾波功能。選擇DC耦合，可使用外部參照系統鎖定激光頻率，例如PDH穩頻技術。在該模式下，模塊將調整自身波長使Wavelength+/-輸入端微分誤差信號趨向于0V。

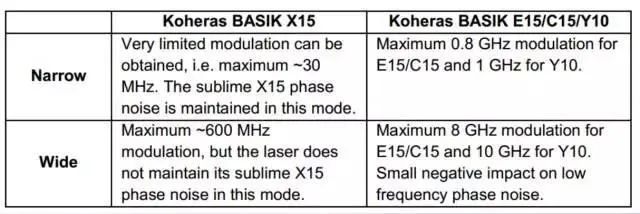

▲不同型號激光器的調制幅度表
PZT功能軟件設置方法

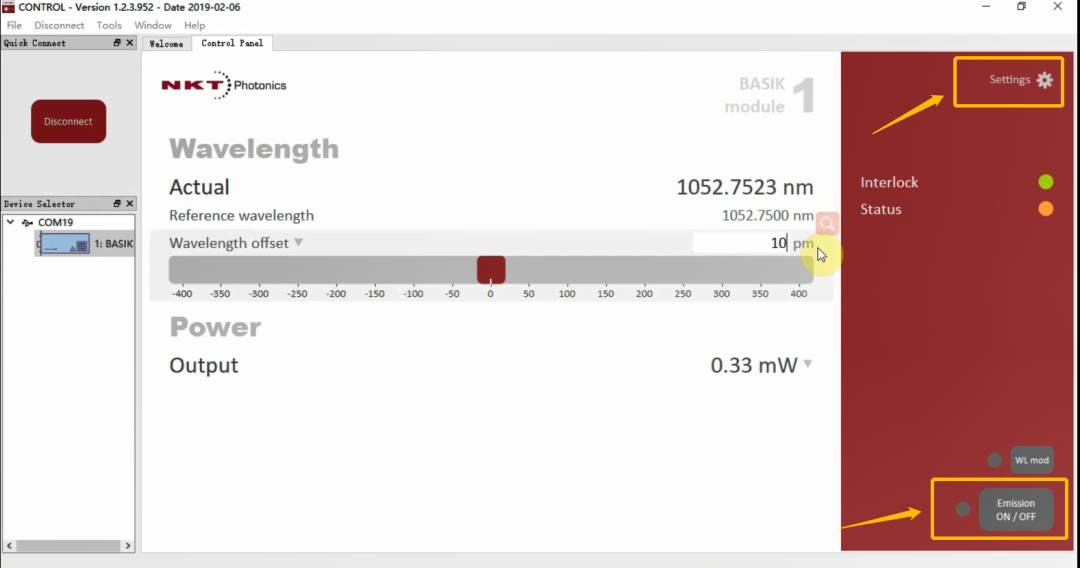

在Control Panel界面下，可調整波長、功率(部分型號需選配)，點擊Emission on可輸出激光，點擊WL mod開啟PZT波長調制功能。
點擊Setting，選擇Wavelength modulation，打開PZT功能設置界面。若選擇Internal模式，可選擇輸入電壓波形Type，并選擇對應AC/DC模式，設置Wide/Narrow調制范圍，設置調制頻率及調制幅度，100%調制幅度對應2x5 Vpp。
若選擇external模式，按“PZT功能應用”內容，輸入需要的電壓信號，需要注意輸入的信號必須與AC/DC模式設置對應，否則PZT不能正常工作。Modulation Gain選項可以放大或縮小調制幅度，但最大調制幅度不會(huì )超過2x5 Vpp的對應幅值(即產品指標)。比如輸入電壓為2x4 Vpp，即使Gain設為200%，最大調制幅度也只能對應2x5 Vpp的幅值。
集成了泵浦激光器的單波長的DFB激光器模塊。熱控制保證了穩定的固定波長，使整體性能提升。功率可達40 mW。與其他同類別激光器相比在線寬和相位噪聲上更為優越。
特點：
1、穩定的單模式和單偏振
2、無突發噪聲和跳模
3、超窄線寬和長相干長度
4、超低的相位噪聲
5、波長可以選擇
6、壓電調諧可選
7、保偏輸出可選
8、緊湊的封裝結構
應用：
1、分布式振動傳感
2、運動和干擾探測
3、激光光譜和氣體吸收分析
4、電信設備測量
